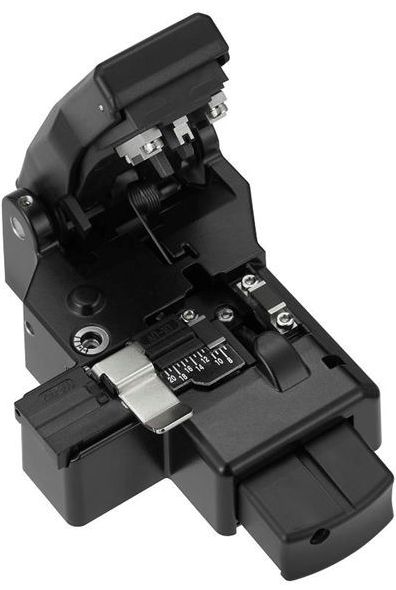

Автоматические скалыватели оптических волокон серии Fujikura CT-05

Fujikura CT-05A - это новый универсальный скалыватель компании Fujikura, используемый со всеми типами сварочных аппаратов. Недорогой и надёжный скалыватель. Выполняет скол волокна в одно действие при этом остаток сколотого волокна необходимо убирать вручную. Плавный ход ножа. Когда нет возможности расположить скалыватель на ровной поверхности, можно скалывать волокно даже "на весу". Срок службы скалывателя, превышает 10 лет.  Для специальных задач выпускаются модели CT-05B и CT-05.

Основные характеристики:

Скалывание одиночных волокон:
- одиночное волокно, длина скола от 5 до 20 мм (модель CT-05A)
- одиночное волокно, длина скола 16 мм (модель CT-05B)
- одиночное волокно, длина скола 10 мм (модель CT-05)
Ресурс ножа: 48 000 сколов. Погрешность угла скола: 1 градус.
Механизм автоматического перемещения ножа. Отлично подходит для FTTx и СКС.
Недорогой, надёжный скалыватель с хорошими характеристиками

Автоматический скалыватель оптических волокон Fujikura CT-05A (а также модификации CT-05B и CT-05) скалывает волокно при помощи специального лезвия CB-05 из высокопрочной стали. Каждое положение лезвия рассчитано на выполнение 1000 операций скола. Лезвие может проворачиваться по кругу и фиксироваться в 16 различных положениях. Кроме того, по мере износа лезвия, можно регулировать его высоту в трёх различных положениях. Таким образом, общий ресурс лезвия составляет: 1000 * 16 * 3 = 48 000 сколов. После исчерпания ресурса лезвия CB-05, оно может быть заменено на новое.

Скалыватель Fujikura CT-05A входит в комплектацию "Kit-A" Standard сварочных аппаратов Fujikura FSM-60S и Fujikura FSM-18S.

Технические характеристики:

Модель

CT-05

CT-05A

CT-05B

Применяемое волокно



Кварцевое волокно



Количество волокон



Одиночное волокно



Диаметр волокна



125 мкм



Размещение волокна

Держатель волокна

Пластина для укладки AD-10

Пластина для укладки AD-30B

Диаметр покрытия



250-900 мкм



Длина скола

10 мм

6 … 20 мм (диаметр покрытия 250 мкм) 8 … 20 мм (диаметр покрытия >250 мкм)

16 мм

Угол скола



Средний 10



Ресурс лезвия



48 000



Размеры



72х82х42 мм



Вес



180 г



Комплект поставки автоматического скалывателя оптических волокон Fujikura CT-05A:

  • скалыватель одиночных волокон CT-05A (с прикрепленным держателем волокна AD-10)
  • миниатюрный шестигранный ключ HEX-01
  • краткая инструкция M-CT05-E
  • футляр CC-28
  • гарантия: 1 год (возможно продление срока гарантии до 3 лет)

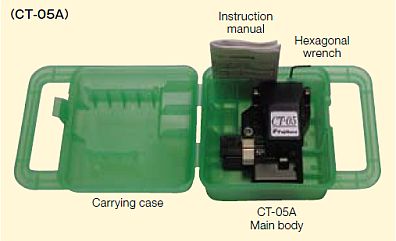

Комплект поставки автоматического скалывателя оптических волокон Fujikura CT-05A

Дополнительные аксессуары для скалывателей оптических волокон Fujikura CT-05A, CT-05B, CT-05

  • съёмные держатели (пара) FH-60-250 для волокон в буфере 250 мкм
  • съёмные держатели (пара) FH-60-900 для пигтейлов в буфере 900 мкм
