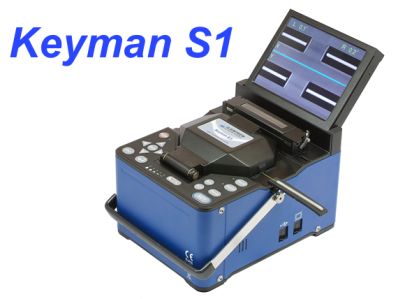

Аппарат для сварки оптического волокна Keyman S1 компании Ilsintech

Описание

Автоматический сварочный аппарат для сварки оптических волокон Keyman S1, соответствует всем современными требованиями к оборудованию для сварки оптического волокна. Имеет двойную печь термоусадки КДЗС и режим для сварки волокон с пониженной чувствительностью к изгибам. Монитор аппарата, в транспортном положении, убирается в корпус аппарата.

Основные особенности

- Невысокая стоимость
- Высокое качество сварки, наименьшие всвоем классе потери
- Выравнивание волокон по сердцевине и оболочке
- Низкое энергопотребление и емкая батарея
- 2 видеокамеры для юстировки
- 200 циклов сварка + термоусадка отстандартной батареи
- Двойная быстрая печка печь для термоусадки
- Многоязычное меню (с выбором русского языка)
- Эргономичный дизайн, цветной выдвижной дисплей, 5.6”

Технические характеристики

Параметр

Описание

Типы применяемых волокон

SM (ITU-T G.652, G.657, G.657A), MM (ITU-T G.651),
DSF (ITU-T G.653), NZDS (ITU-T G.655)

Параметры волокна

оболочка: 80 ~ 150 мкм
буферное покрытие: 100 ~ 1000 мкм

Длина зачистки волокна

для ОВ в буферном покрытии 250 мкм: 8 ~ 18 мм
для ОВ в буферном покрытии 250 мкм ~ 1000 мкм: 16 мм

Средние потери на сварке

SM: 0.02 дБ; MM: 0.01 дБ; DS: 0.04 дБ; NZDS: 0.04 дБ

Коэффициент отражения

> -60 дБ

Метод выравнивания волокон

по сердцевине и по оболочке

Время сварки и термоусадки КДЗС (типовое)

9 с при сварке SM волокна,
26 с термоусадка КДЗС S-160 (60мм)

Программы

режимы сварки: 40 режимов
режимы печки: 13 режимов

Сохранение результатов

последние 2000 результатов

Рабочая высота

0 ~ 5000 м над уровнем моря

Условия эксплуатации

от минус 10 до +50°C, при отн. влажности до 95% и без конденсации влаги

Условия хранения

от минус 40 до +80°С, при отн. влажности до 95%

Защита от ветра

до скорости 15 м/с

Габариты

150(Ш) х 190(Г) х 120(В) мм (включая монитор)

Вес (с батареей)

2.6 кг

Внешний интерфейс

USB, RCA, внешнее питание

Электропитание

от аккумуляторной батареи 14.8 В
от сетевого блока питания  ~100-240 В

Дополнительное электропитание

блок питания постоянного тока 12 В и от автомобильного прикуривателя

Количество циклов сварка/термоусадка от  батареи

200 циклов с батареей  S-1B
400 циклов с батареей S-SB

Ресурс электродов

более 3000 сварок без замены

Растягивающее усилие теста на механическую прочность сварки

2.0 Н или 4.4 Н (по выбору)

Монитор

две КМОП видеокамеры и 5.6'' цветной ЖКИ экран

Изображение волокна и увеличение

для видов X и Y: 250X
для вида XY: 170X



Комплект поставки

Описание

Модель

Количество

Сварочный аппарат

S1

1 шт.

Сетевой адаптер питания

S-11

1 шт.

Лоток для КДЗС

S-12

2 шт.

Запасные электроды

S-1E

1 комплект

Аккумуляторная батарея

S-1B

1 комплект

Диспенсер для спирта

AD

1 шт.

Чемодан для переноски



1 шт.

Руководство по эксплуатации



1 шт.


Дополнительная комплектация

Описание

Модель

Аккумуляторная батарея

S-SB (повышенной емкости)

Скалыватель

CI-01, CI-02, CI-03

Термостриппер

Auto Stripper (ATS)

Комплект подготовки волокна

Multipack (MP-S)

КДЗС

S-160 (60 мм), S-140 (40 мм)
