Аналоговый генератор СВЧ сигналов N5183B MXG серии X, до 40 ГГц

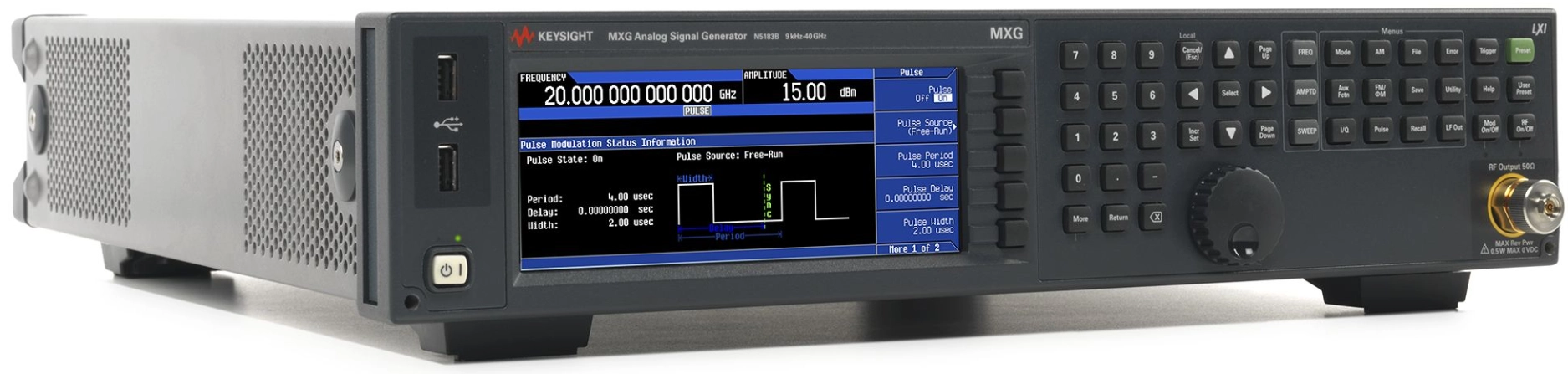

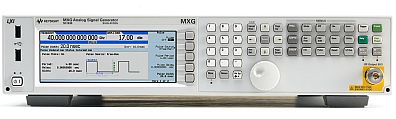

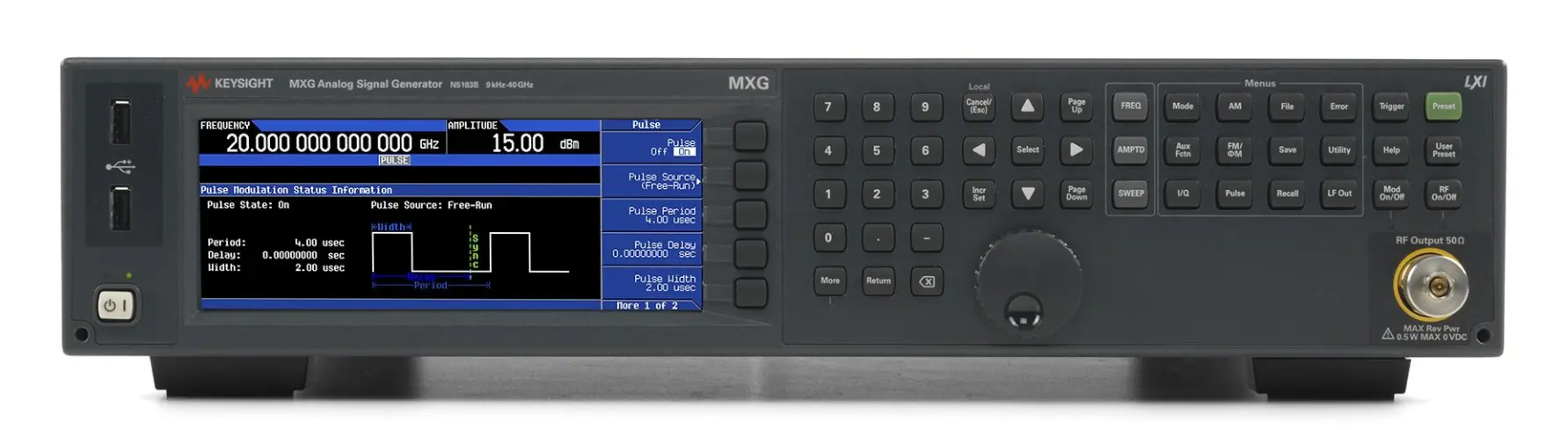

Keysight N5183B MXG

Ключевые возможности и технические характеристики

Характеристики сигнала

  • Диапазон частот: от 9 кГц до 13 ГГц, 20 ГГц, 31,8 ГГц или 40 ГГц
  • Уровень выходного сигнала: +20 дБм на частоте 20 ГГц
  • Фазовый шум: –124 дБн/Гц для сигнала 10 ГГц при отстройке 10 кГц
  • Негармонические составляющие: –75 дБн для сигнала 10 ГГц при отстройке более 10 кГц

Модуляция и свипирование

  • Аналоговая модуляция: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), модуляция короткими импульсами
  • Генератор последовательностей импульсов
  • Многофункциональный генератор с диапазоном частот до 10 МГц; низкочастотный выход
  • Цифровое пошаговое свипирование и свипирование по списку с временем переключения менее 600 мкс

Средства подключения

  • Интерфейсы 1000BaseT LAN, LXI, USB 2.0 и GPIB
  • Поддержка команд SCPI, драйверов IVI-COM и MATLAB
  • Обратная совместимость со всеми генераторами сигналов Keysight серий ESG, MXG, PSG и 8648х
  • Совместимость с преобразователями мощности Keysight с шиной USB с встроенными функциями отображения и управления с использованием команд SCPI

Описание

Высокоточные аналоговые ВЧ генераторы MXG

Аналоговый генератор СВЧ сигналов MXG серии X сравним по своим характеристикам с прецизионным аналоговым генератором серии PSG, но меньше его по размерам и имеет более высокое быстродействие. Прибор обеспечивают превосходные характеристики по спектральной чистоте сигналов, уровню выходной мощности и скорости переключения, позволяя выполнять тестирование устройств на системном и модульном уровне.

Генерирование широкого спектра сигналов благодаря отличным аппаратным характеристикам

  • Лучшие в своем классе показатели по фазовому шуму и негармоническим составляющим позволяют проводить тестирование чувствительности приемников радиолокационных систем
  • Экономия пространства в приборной стойке благодаря высоте прибора всего 2U
  • Увеличение производительности испытаний благодаря высокой скорости переключения
  • Возможность компенсации потерь в системе, подачи входных сигналов на удаленные тестируемые устройства и управления мощными усилителями при сохранении целостности сигнала
  • Моделирование сложной многоканальной аналоговой модуляции с помощью встроенного многофункционального генератора
  • Создание радиолокационных сигналов с переменным значением периода повторения импульсов и длительности импульсов с помощью встроенного генератора последовательностей импульсов

Максимальные возможности при низкой стоимости эксплуатации

  • Увеличение среднего времени безотказной работы
  • Сокращение времени простоя и расходов на эксплуатацию благодаря концепции самостоятельного технического обслуживания и низкой стоимости ремонта
  • Межкалибровочный интервал и срок гарантии 3 года (стандартно)
