Датчики мощности на термопаре серии N8480

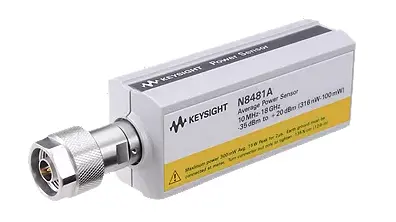

N8481A

Компания Keysight Technologies представила новые датчики мощности на термопаре серии N8480, обладающие наилучшим в отрасли динамическим диапазоном измерения средней мощности. Новые усовершенствованные датчики мощности, заменив собою семейство 8480, охватывают диапазон от –35 дБм до +20 дБм и диапазон частот от 100 кГц до 33 ГГц (в зависимости от модели).

Имея расширенный диапазон мощности до –35 дБм, линейка датчиков мощности на термопаре Agilent N8480 обладает наибольшим в отрасли динамическим диапазоном в 55 дБ для отдельного датчика. Также улучшены скорость измерений и повторяемость результатов при низких значениях мощности. Каждый датчик серии N8480 оптимизирован под определенный частотный диапазон, и обладает высокой точностью измерений и превосходной линейностью.

В серии Keysight N8480 имеется встроенное ЭСППЗУ для хранения значений калибровочных коэффициентов. Это позволяет автоматически загружать калибровочные коэффициенты, что уменьшает вероятность ошибки при ручном вводе и увеличивает производительность. Дополнительная таблица калибровки (опция CFT) дает возможность вручную вводить калибровочные коэффициенты. Опция CFT так же обеспечивает совместимость с кодом SCPI для датчиков серии 8480.

Серия N8480 является лидером по техническим характеристикам для применения в телекоммуникационной отрасли, при производстве электроники для автомобильной и аэрокосмической промышленности. Совместимость с предыдущими версиями измерителей мощности компании Keysight серий EPM, EPM-P и P упрощает переход на эти новые датчики.

Модельный ряд:

МодельДиапазон частотДиапазон мощностиТип измерений (Поддержи-ваемые измерители)Коннектор
N8481A от 10 МГц до 18 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт) Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8481B от 10 МГц до 18 ГГцот -5 дБм (0.316 мВт) до +44 дБм (25W)Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8481H от 10 МГц до 18 ГГцот -15 дБм (31.6 мкВт) до +35 дБм (3 W)Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8482A от 100 кГц до 6 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт)Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8482B от 100 кГц до 6 ГГцот -5 дБм (0.316 мВт) до +44 дБм (25W)Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8482H от 100 кГц до 6 ГГцот -15 дБм (31.6 мкВт) до +35 дБм (3 W)Средн./Непрер. сигнал (EPM, EPM-P и P-series)Type-N (m)
N8488A от 10 МГц до 67 ГГц (Характе-ристики не гаранти-руются от 67 ГГц до 70 ГГц)от -35 дБм (316.23 нВт) до +20 дБм (100 мВт)Средн./Непрер. сигнал (EPM, EPM-P и P-series)1.85мм
N8485A от 10 МГц до 26.5 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт)Средн./Непрер. сигнал (EPM, EPM-P и P-series)3.5мм
N8487A от 50 МГц до 50 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт)Средн./Непрер. сигнал (EPM, EPM-P и P-series)2.4мм
N8486AQ от 33 ГГц до 50 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт) Средн./Непрер. сигнал (EPM, EPM-P и P-series)Волновод
N8486AR от 26.5 ГГц до 40 ГГцот -35 дБм (316.23 нВт) до +20 дБм (100 мВт) Средн./Непрер. сигнал (EPM, EPM-P и P-series)Волновод
