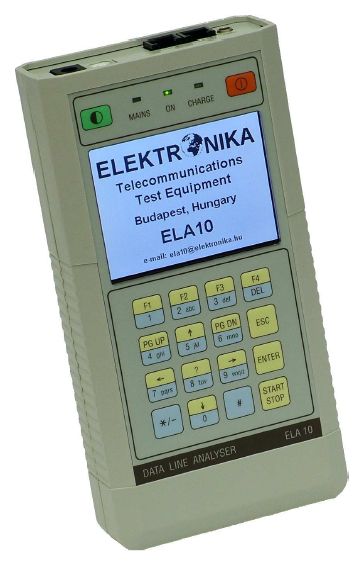

Анализатор каналов ТЧ ELA 10.


ELA 10

Особенности:
  • Исчерпывающее параметрическое тестирование в диапазоне частот от 20 Гц до 20 кГц
  • Анализатор спектра и измерение внеполосного шума до 85 кГц
  • Измерения на соответствие рекомендациям МСЭ-T M.1020, M.1025, M.1030, M.1040, M.1050 и M.1060
  • Измерения ИКМ-систем аналог-аналог
  • Квазианалоговый график показывает результаты измерений в графическом виде
  • Измерение искажений группового времени
  • Ряд приспособлений для измерений затухания асимметрии, затухания несогласованности, импеданса и др.
  • Встроенный громкоговоритель и микрофон; Средство служебной телефонной связи
  • Удержание токовой петли и набор номера (импульсный и DTMF) для проверки коммутируемых каналов
  • Акустическое средство обнаружения пары
  • Разговор/прослушивание, контроль речи без нарушения связи
  • Автоматизированные программы ВЕДУЩИЙ-ВЕДОМЫЙ с заранее программируемыми шаблонами и наборами параметров
  • Немедленная индикация СООТВ/НЕ СООТВ
  • Интерфейс USB для передачи результатов измерений в PC и обновления программного обеспечения
  • Большая память с вызовом для результатов измерений
  • ЖКИ-дисплей 192 x 192 с подсветкой
  • Управляемое от процессора средство управления батареей с режимом трехчасового быстрого заряда
  • Выбор английского, немецкого или русского языка

Применение.
АНАЛИЗАТОР ЛИНИЙ ПЕРЕДАЧИ ДАННЫХ ELA 10 представляет собой гибкий и многофункциональный портативный прибор для аналоговых измерений в диапазоне от 20 Гц до 20 (85) кГц. Технология цифровой обработки сигналов (DSP) обеспечивает быстрое получение в компактном приборе с питанием от батареи точных результатов, что является идеальным для использования в условиях эксплуатации. Прибор позволяет проверять 2/4-проводные обычные каналы или специальные каналы высокого качества и коммутируемые каналы.
ELA 10 обеспечивает измерения с одного конца или измерения от-конца-до-конца с помощью двух приборов в режимах ВЕДУЩИЙ-ВЕДОМЫЙ. Благодаря связи между двумя приборами, такие измерения может выполнять только одно лицо. С помощью заранее определенных автоматических программ работа выполняется очень быстро.
ELA 10 может быть программирован как ВЕДУЩИЙ, а также как ВЕДОМЫЙ. Заранее программируются маски допусков для параметров кабеля и важнейших параметров в соответствии с рекомендациями МСЭ-T M.1020, M.1025 и M.1040.
При завершении автоматической программы измерений ELA 10 предоставляет немедленную индикацию СООТВ/НЕ СООТВ, сравнивая результаты измерений с масками допусков.
Подробные результаты измерений доступны в графическом и цифровом виде. В случае индикации НЕ СООТВ причина неисправности отмечается звездочкой.
Результаты измерений могут быть сохранены в памяти и переданы в PC для последующей обработки и создания архива.
