Fiber Optic Cleaning Kits

Готовое решение для точной очистки торцевых поверхностей соединителей.


Обзор
  • Содержит все необходимое для устранения главной причины неисправности оптических соединений – загрязнения
  • Поддержка всех типов волоконно-оптических разъемов в центре обработки данных и средах учебных заведений
  • Очистители IBC™ OneClick Cleaners — подготовки не требуется!
  • Растворяющий карандаш точно распределяет специально разработанный раствор для очистки волокна
  • Карточки для удобной очистки торцевых поверхностей волокна
  • Все чистящие принадлежности можно хранить и транспортировать в прочном кейсе

Грязь, пыль и другие загрязняющие вещества препятствуют высокоскоростной передаче данных через волоконно-оптические кабели. Современные сетевые приложения требую более высокую пропускную способность, еще больше стесняя бюджет. Следовательно, крайне важно, чтобы все оптические соединения были свободны от загрязнений, чтобы избежать проблем производительности приложений.

Комплекты Fiber Optic Cleaning Kits от Fluke Networks включают наилучшие средства для легкого удаления самых сильных загрязнений в любой оптоволоконной сети. Вы можете выбирать из легких в использовании очистителей IBC OneClick Cleaners, удобных кубов/карт для очистки и лучших оптических растворяющих карандашей для очистки коммутационных шнуров и торцевых поверхностей волокна внутри портов. Все чистящие материалы не содержат ворса и оптимально подходят для влажной и сухой чистки.

Функции

Инструкции по очистке

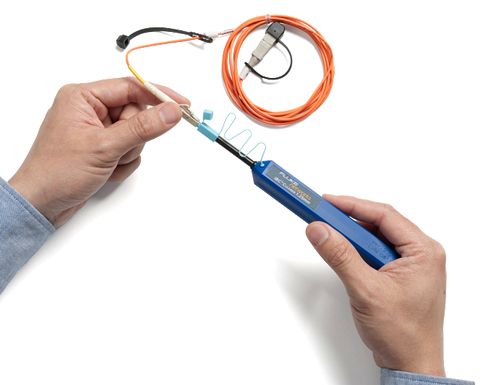

Очистка торцевых поверхностей с помощью очистителя IBC Cleaner 1,25 мм или 2,5 мм:

  1. Откройте или удалите направляющий колпачок с очистителя МКБ Cleaner.
  2. Вдавите очиститель прямо в разъем, и вы услышите щелчок для подтверждения очистки.

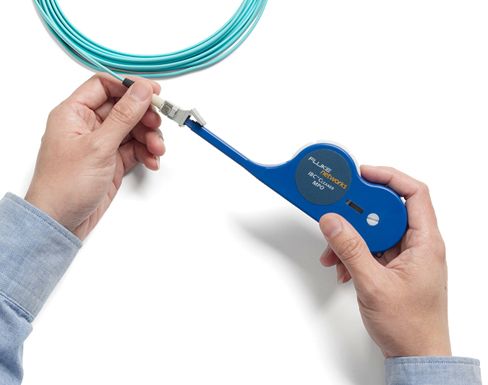

Очистка торцевых поверхностей с помощью очистителя IBC MPO Cleaner:

  1. Откройте или удалите направляющий колпачок с очистителя МКБ Cleaner.
  2. Вдавите очиститель прямо в разъем.
  3. Поворачивайте ручку, пока не услышите щелчок для подтверждения очистки.

Прежде всего, обследуйте все торцевые поверхности разъемов. Если разъемы чистые, они готовы к подключению. Однако скорее всего разъемы будут загрязнены, и их будет необходимо очистить непосредственно перед сопряжением:

Просмотреть демо-ролик

Чистка патч-шнуров картой для чистки:


  1. Удалите пластиковое покрытие с одной чистящей зоны.
  2. Нанесите минимальное количество растворителя на край чистящей зоны.
  3. Удерживая соединитель в перпендикулярном положении, переместите его торцевую поверхность из места нанесения растворителя в сухую зону.
  4. Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости удалите покрытие с новой чистящей зоны и повторите процедуру.



Чистка патч-шнуров кубом для чистки:

  1. Вытяните из куба чистую салфетку.
  2. Нанесите минимальное количество растворителя на край салфетки.
  3. Удерживая соединитель в перпендикулярном положении, переместите его торцевую поверхность из места нанесения растворителя в сухую зону.
  4. Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости вытяните из куба новую салфетку и повторите процедуру.

Чистка внутренней поверхности портов тампонами:


  1. Вытяните из куба чистую салфетку.
  2. Нанесите на салфетку минимальное количество растворителя.
  3. Прикоснитесь тампоном к пятну растворителя на салфетке и подержите его в таком положении 3 секунды, чтобы он впитал минимальное количество растворителя. Лучше использовать слегка смоченный тампон, чем сильно намоченный.
  4. Вставьте тампон в порт и несколько раз поверните его с легким нажимом.
  5. Замените слегка влажный тампон на сухой и удалите остатки растворителя с торцевой поверхности и внутри порта.

* Обратите внимание на то, что прямое нанесение растворителя из карандаша на тампон приведет к чрезмерному насыщению тампона растворителем.

Чего следует избегать при чистке торцевых поверхностей

Существует столько же методов чистки, сколько специалистов по волоконно-оптическим сетям. Некоторые из этих методов подходят в определенных случаях, но для стабильной и продолжительной работы вашей оптической сети необходимо обследование и надлежащая чистка при каждом сопряжении. Вот несколько распространенных ошибок:

Сухая чистка:

Традиционно считается, что сухая очистка лишь частично эффективна в устранении загрязнений торцевых поверхностей волокна и разъемов. Трудность была в том, что материалы сухой очистки либо не были достаточно хороши для снятия различных видов грязи и масляных загрязнений, или создавали привлекающий пыль статический заряд на соединителе волокна. Однако с улучшением технологии и материалов сухой очистки появился новый класс инструментов очистки волокна, обеспечивающий рентабельное и эффективное решение для очистки более 50 % загрязнений оптических сетей. Поэтому очень важно избегать использования простых тампонов или очищающих салфеток для выполнения сухой очистки на любых оптоволоконных разъемах. Вместо этого используйте IBC OneClick Cleaner от Fluke Networks для устранения большей части пыли и вредных частиц на вашем волокне.

Влажная чистка:

При чистке только влажной чистящей салфеткой или при использовании излишнего количества растворителя на торцевой поверхности остается влага, из-за которой также могут возникать проблемы. При высыхании излишка растворителя остается пленка из растворенного загрязнения, которое не было удалено должным образом. Кроме того, изопропиловый спирт при высыхании может оставлять «ореол», который не только приводит к затуханию сигнала, но и очень сложно удаляется. После окончания чистки на поверхностях не должно оставаться чистящего средства.

Сжатый воздух и щетки:

Сжатый воздух и щетки неэффективны и не должны применяться при чистке торцевых поверхностей. С помощью щетки можно смести только крупные частицы. Это может быть эффективно при чистке патч-шнуров, но при чистке внутренней поверхности порта эти частицы могут осесть в другом месте. Щетки не очищают мелкие, статически заряженные частицы и абсолютно бесполезны при таких загрязнениях, как гель или кожный жир. И наконец, щетки часто выделяют частицы, которые также загрязняют поверхность, и для их удаления необходимо проводить эффективную процедуру очистки.

Новый – не значит чистый:

Не думайте, что торцы патч-шнуров с заводской заделкой и выводы от заваренных мешков чистые, если они совсем новые и закрыты защитной крышкой. Крышки хорошо предохраняют торцы от повреждений, но они сами могут стать источником загрязнения. Пластик, используемый при изготовлении защитных крышек, освобождает частицы, поскольку входящий в его состав пластификатор со временем разрушается, а поверхность крышки может быть загрязнена смазкой, которая использовалась при производстве. Не удивляйтесь, если, сняв защитную крышку, вы обнаружите загрязненную торцевую поверхность. Для надежной регулярной чистки торцевых поверхностей используйте средства Fluke Networks и следуйте рекомендациям по сухой и влажной чистке.

Специализированный растворитель

Изопропиловый спирт (ИПС) использовался в течение многих лет для очистки торцов окончаний волокна, но теперь существуют такие специально подобранные растворители, которые его намного превосходят, например, растворяющий карандаш для волоконной оптики от компании Fluke Networks. Самым важным является то, что этот специализированный растворитель более эффективен, чем ИПС, для растворения всех загрязнителей, особенно таких неионогенных составов, как буферный гель и смазка для протягивания. Вы всегда сможете лучше очистить любое загрязнение.

Кроме того, растворители компании Fluke Networks имеют более низкий коэффициент поверхностного натяжения, что позволяет им обволакивать частицы пыли и загрязнения и эффективно отрывать их от торцевой поверхности при удалении с помощью салфетки или тампона. Многие более мелкие частицы обладают электрическим зарядом, который притягивает их к муфте или торцевой поверхности. В отличие от изопропилового спирта этот растворитель насыщен кислородом, что позволяет нейтрализовать электростатический заряд, чтобы можно было удалить заряженные частицы салфеткой и предотвратить притяжение к торцевой поверхности новых частиц. При очистке торцевых поверхностей внутри портов или других частей оборудования немалое значение приобретает интенсивность испарения растворителя, поскольку обеспечить надежное удаление всего растворителя становится труднее. За счет интенсивности испарения специализированные растворители компании Fluke Network могут оставаться на торцевой поверхности достаточно долго и испаряться до соединения кабелей. Эти растворители испаряются намного быстрее, чем изопропиловый спирт. Изопропиловый спирт очень гигроскопичен, и поэтому его использование может приводить к поглощению влаги из воздуха и осаждению ее на торцевой поверхности с образованием осадка, который иногда имеет вид «ореола». Использование растворителя Fluke Networks позволяет избежать этой проблемы.

Технические характеристики

Технические характеристики



IBC OneClick 1,25 мм

Содержит:  Каждый очиститель очищает минимум 500 торцевых поверхностей
Размеры: 0,69 x 0,69 x 7,05 дюйма
Материал: Специализированная безворсовая нить для очистки



IBC OneClick 2,5 мм

Содержит:  Каждый очиститель очищает минимум 500 торцевых поверхностей
Размеры: 0,69 x 0,69 x 7,05 дюйма
Материал: Специализированная безворсовая нить для очистки



IBC OneClick MPO

Содержит:  Каждый очиститель очищает минимум 600 торцевых поверхностей
Размеры: 0,87 дюйма x 2,22 дюйма x 7,46 дюйма
Материал: Специализированная безворсовая нить для очистки

Карта для очистки

Содержит: 12 чистящих зон
Размеры: 3,75 x 2 x 0,1 дюйма
Материал: 55 % целлюлозы / 45% полиэстера, не оставляет ворса


Куб для очистки

Содержит: 125 салфеток, каждая позволяет очистить до 4 торцевых поверхностей соединителей
Размеры: 2 x 2 x 2 дюйма
Материал: 55 % целлюлозы / 45% полиэстера, не оставляет ворса


Растворяющий карандаш

Содержит: 9 грамм растворителя для чистки оптоволоконного кабеля
Дозатор: алюминиевая ручка с мягким наконечником и пружинным клапаном
Размеры: Диаметр 5,5 дюйма x 0,5 дюйма


Тампоны – 2,5 мм

Содержит: 50 тампонов
Размеры: Диаметр 4,0 дюйма x 1,0 дюйма
Материал: Медицинская полиуретановая пена 100 ppi


Тампоны – 1,25 мм

Содержит: 25 тампонов
Размеры: Диаметр 6,5 дюйма x 1,0 дюйма
Материал: Патентованное прессованное полиэстеровое волокно

Модели и принадлежности

Модели

Номер модели/названиеОписание

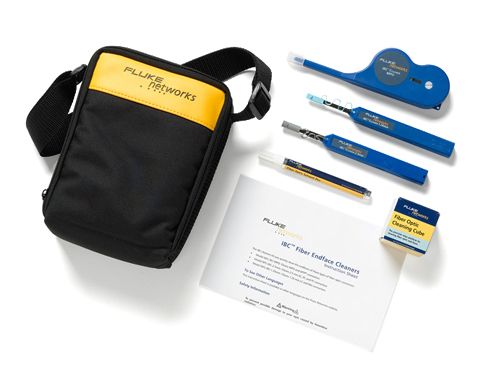

NFC-Kit-Case-EРасширенный набор для очистки Enhanced Fiber Optic Cleaning Kit - включает очиститель IBC OneClick 1,25 мм, очиститель IBC OneClick 2,5 мм, очиститель IBC OneClick MPO, растворяющий карандаш, куб для очистки и мягкий футляр
NFC-Kit-CaseНабор для очистки оптического кабеля Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, 10 карт с герметически закрытыми чистящими зонами, растворяющий карандаш, тампоны диаметром 2,5 мм и 1,25 мм для очистки портов; все это упаковано в твердый кейс для транспортировки.
NFC-Kit-CaseНабор для очистки оптического кабеля Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, 5 карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для очистки портов
FT525Набор для осмотра и очистки FiberInspector Mini and Cleaning Kit включает в себя: видеомикроскоп FiberInspector Mini; полный набор чистящих принадлежностей (куб для очистки, десять чистящих карт, растворяющий карандаш, тампоны диаметром 2,5 мм и 1,25 мм для очистки портов) и мягкий кейс для транспортировки.

Принадлежности

Номер модели/названиеОписание
NFC-IBC-1,25 ммОчиститель IBC OneClick для разъемов LC и MU 1,25 мм и торцевых поверхностей (5 шт.)
NFC-IBC-2,5 ммОчиститель IBC OneClick для разъемов SC, ST, FC, E2000 2,5 мм и торцевых поверхностей (5 шт.)
NFC-IBC-MPOОчиститель IBC OneClick для разъемов MPO/MTP (5 шт.)
FT500-CaseМягкий чехол для FT525 (только для микроскопа FiberInspector Mini и комплекта очистки)
NFC-CubeЧистящий куб с салфетками (позволяет очистить до 50 торцевых поверхностей)
NFC-Cards - 5 шт.5 карт, каждая из которых содержит герметически закрытые чистящие зоны, идеально подходят для поиска неисправностей (12 герметически закрытых чистящих зон в каждой)

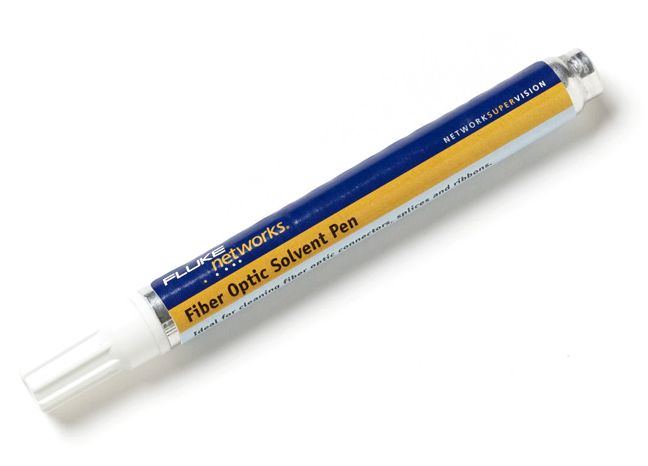

NFC-SolventPenРастворяющий карандаш, содержащий специальный раствор
NFC-Swabs - 1,25 ммТампоны для очистки портов LC и MU (25 штук).
NFC-Swabs - 2,5 ммТампоны диаметром 2,5 мм для очистки портов SC и ST (50 штук).
NFC-CaseКейс для транспортировки чистящих принадлежностей
