оборудование Fluke Networks

Рефлектометр OptiFiber

ВИРТУАЛЬНАЯ ДЕМОНСТРАЦИЯ
Первый рефлектометр с возможностями сертификации и диагностики сбоев в волоконно-оптических локальных сетях.


Основные возможности рефлектометра
  • Тестирование, сертификация и поиск неисправностей оптоволоконного кабеля при помощи Автоматического анализа оптическим рефлектометром, ChannelMap™, сертификация по потерям и длине канала и обследование концов соединения волокна с 250/400-кратным увеличением
  • Рефлектометр, которым сможет пользоваться любой специалист, облегчает тестирование и поиск неисправностей
  • Сертификация соответствия оптических кабелей промышленным стандартам и требованиям заказчика с помощью всего одного инструмента
  • Легкий в использовании рефлектометр повысит производительность с самого первого дня
  • Получите самое полное представление о волоконных сетях с широкими возможностями соединения
  • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программу LinkWare для создания отчетов
Сертифицируйте. Диагностируйте. Документируйте. При помощи первого сертифицирующего оптического рефлектометра, предназначенного для владельцев сетей и подрядчиков, устанавливающих сети.

Использование волоконно-оптических кабелей в сетях зданий постоянно растет, и, соответственно, возрастают требования по их тестированию и сертификации. Чтобы обеспечить надлежащую производительность важных локальных сетей, владельцам сетей требуется больше информации, которая формирует полную картину волоконно-оптической кабельной системы. Никакое другое решение не предоставляет более полной картины чем сертифицирующий оптический рефлектометр OptiFiber.

OptiFiber - это первый инструмент, специально разработанный для того, чтобы обеспечить для владельцев сетей и подрядчиков по установке сетей соответствие новейшим требованиям по тестированию и сертификации волоконно-оптических сетей. OptiFiber включает в себя средства измерения вносимых потерь и длины волокна, анализ данных рефлектометра и отображение конца соединения волоконно-оптического кабеля, для обеспечение более высокого класса сертификации и диагностики волоконно-оптического кабеля. Сопроводительное ПО LinkWareä документирует, составляет отчеты и управляет всеми данными по тестированию. OptiFiber позволяет владельцам сетей с любым опытом работы сертифицировать волоконно-оптические кабели в соответствии с промышленными и пользовательскими спецификациями, осуществлять поиск неисправностей вида слабые подключения-соединение линий-мощные подключения, а также документировать их результаты.

Функции: Два уровня тестирования
Приложения типа 10 Ethernet Gb/s,требуют более низких потерь и более высокого уровня установки. OptiFiber обеспечивает все индивидуальные тесты и документирование, требующее гарантировать, что кабельное хозяйство было правильно установлено, в соответствии с действующими и новыми стандартами.

TIA TSB-140 включает два уровня испытаний, которые могут быть выбраны проектировщиком. Уровень 1 измерение потери мощности (OLTS). Уровень 2 ключает параметры уровня 1 и также рефлектометрические измерения (OTDR). Двухуровневый метод позволяет монтажникам иметь самое полное представление о кабельном хозяйстве и предовтавлять полное документирование для владельцев. Недавние стандарты Международной Электротехнической Комиссии также включают рекомендацию второго уровня испытания.

OptiFiber позволяет сертифицировать по уровню 2, двуноправленно два волокна на двух длинах волн . Но OptiFiber не останавливается там. Только с OptiFiber может Вы одним инструментом:
  • измерять потери и длины
  • анализ трассы OTDR
  • аттестация коннекторов
Программное обеспечение LinkWare позволяет сохранять результаты и создавать отчеты.

Мощная Диагностика
OptiFiber объединяет тесты, которые чаще всего необходимы, исследуя проблемы в сети предприятия. Эти сети характеризуются относительно короткими длинами волокна в пределах центров данных или между зданиями.

OptiFiber позволяет:
  • анализ возникающих событий
  • многомодовые модули с мертвой зоной .5 метров для 850nm
  • одномодовые модули с мертвой зоной 1 метра для 1330/1550nm
  • уникальная рефлектограмма, которая иллюстрирует местоположение всех соединителей
  • автоматизированный OTDR
  • 250x и 400x кратное увеличение для проверки коннекторов
  • программное обеспечение LinkWare.для отчетов.

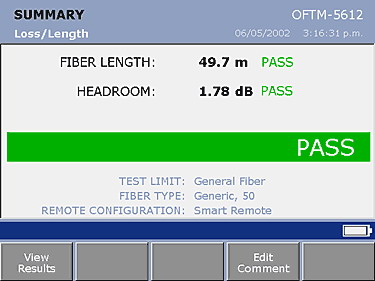

Измерение потерь для 10М-10G
Автоматизированное измерение оптических потерь, которое обеспечивает непосредственный статус связи, основанный по стандартам промышленности.

Большинство стандартов промышленности требуют измерения потерь. С дополнительным модулем для OptiFiber, вы можете измерять потери в оптическом волокне. Только OptiFiber предлагает модуль, который объединяет и измерение потерь и OTDR, минимизируя число приборов, которые Вы должны брать на объект. При использовании OptiFiber (основной и удаленный модули) автоматически определяются:
  • тесты двух волокон на двух длинах волны
  • длина волокна
  • потери на обеих длинах волны
  • позволяет двунаправленное испытание,без необходимости обменивать главные и отдаленные модули
  • немедленно показывает прошел тест или нет
Использование программного обеспечения LinkWare позволяет быстро создавать отчеты.

Проверка оптических коннектеров (разъемов)
Более чем 85 % всех отказов волокна, с которыми сталкиваются, происходят из-за загрязненных коннектеров. Такое загрязнение легко заметно при использовании видео инспекционной системой OptiFiber . Коннекторы видны под 250x или 400x кратным увеличением.
Вы можете осмотреть волокна, установленные в устройствах без разборки оборудования. Исследование гнезд производится с использованием специального адаптера, что позволяет Вам проверить оборудование в 10 раз быстрее.

С FiberInspector Вы можете не только посмотреть волокна,но и Вы можете написать комментарий. Вы можете сохранить изображение для составления отчетов о проделанной работе.

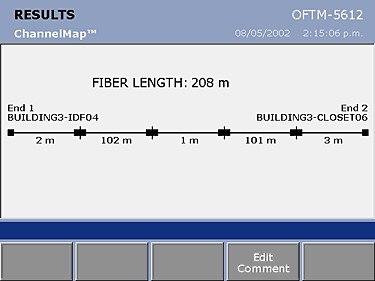

Диаграмма линии
Диаграмма линии (ChannelMap ) OptiFiber представляет данные OTDR в простой диаграмме, показывая число и местоположение соединителей, что позволяет техникам легко интерпретировать данные.

С ChannelMap Вы можете:
  • быстро проверить состав линии
  • идентифицируете пачкорды (1 метр в длине)
Программное обеспечение Linkware позволяет документировать проведенные измерения

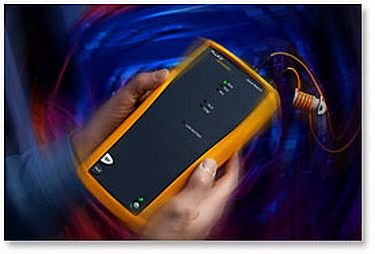

Удаленный модуль
Только OptiFiber предлагает модуль OTDR, который объединяет в себе и возможность измерения потерь в оптическом волокне, и функции рефлектометра OTDR, минимизируя набор инструментов, которые Вы должны брать на объект.

С удаленным модулем Вы можете:
  • Проверить два волокна одновременно, на каждой из двух длин волн
  • Выполнить двунаправленное испытание, без необходимости обменивать главный и удаленный модули
  • Быстро найти местоположение перерывов волокна, напряженных изгибов, используя встроенный VFL (Визуальный дефектоскоп)
  • Быстро сохраните все данные, используя программное обеспечение LinkWare ™
