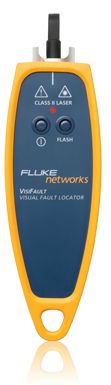

VisiFault Visual Fault Locator

Предназначен для обнаружения волокон, нахождения неисправностей, а также для проверки непрерывности волокон и полярности.

Обзор

  • Определяет неисправности, в том числе перегибы, разрывы и плохие соединения
  • Ускоряет проверку оптического кабеля на всем его протяжении
  • Быстро проверяет полярность и определяет кабели
  • Использует непрерывный и прерывистый режимы
  • Эргономичный корпус выдерживает падения, удары и вибрацию
  • Поддерживает 2,5 мм и 1,25 мм SFF-разъемы.
  • Более 80 часов автономной работы от двух аккумуляторов AA

На современных быстрорастущих рабочих площадках максимальное увеличение производительности является жизненно важным. При установке новых волоконно-оптических соединений или при поиске неисправностей в уже существующей сети, чем быстрее вы обнаруживаете проблемы, тем быстрее ее можно устранить. Это проще сказать, чем сделать, кода приходится иметь дело со сложными сетями из волоконно-оптических кабелей, соединителей и коммутационных кабелей.

Можно проводить диагностику и устранение простых неисправностей в волоконно-оптических соединениях с помощью визуального локатора повреждений (VFL) VisiFault компании Fluke Networks. Устройство VisiFault находит волокна, проверяет их целостность и полярность, а также позволяет находить разрывы в кабелях, разъемах и местах сращивания. Наличие непрерывного и импульсного режимов передачи сигнала облегчают процесс распознавания неисправностей. Для упрощения подключения имеется поддержка 2,5 мм и 1,25 мм разъемов. Надежная конструкция для сложных полевых условий. Длительное время автономной работы от аккумулятора обеспечивает часы использования.

Функции

Верификация оптоволокна и определение местоположения неисправности

VisiFault испускает яркий луч красного света, легко видимый на расстоянии. Подключите локатор VisiFault к одному концу волокна, затем определите местоположение волокна на другом конце, даже если это одно из многих волокон в кабеле или стойке. Выполняйте простые сквозные проверки целостности. Проверьте надлежащую полярность и ориентацию волокон в пределах многоволоконного соединителя, например, MT-RJ.

VisiFault может быстро осветить разрывы волокна, поврежденные разъемы на коммутационных шнурах, дефектные сращивания в блоках сращивания и сильные изгибы в стойках оборудования и вокруг них. Выбор режима вывода непрерывной волны для устойчивой подсветки неисправности или мигающий режим вывода облегчают определение местоположения неисправности.

Прост в использовании

Интегрированный универсальный 2,5 мм адаптер облегчает подключение к разъемам SC, ST, FC и FJ. Дополнительный 1,25 мм адаптер позволяет подключаться к разъемам LC и MU. Пристегните VisiFault к своему поясу с помощью ремешка или поместите его в футляр, чтобы при необходимости всегда иметь его под рукой. Две батареи типа AA предоставляют более 80 часов срока службы батарей в непрерывном режиме.

Надежная конструкция

Компания Fluke Networks создала VisiFault для долгой работы. VisiFault включает энергопоглощающую кобуру поверх ударопрочного корпуса для защиты от падений, ударов и грубого обращения, обеспечивая годы беспроблемной эксплуатации. Вместе со сверхпрочной привязанной заглушкой для защиты волоконно-оптического адаптера, VisiFault является визуальным локатором повреждений (VFL) для требовательных полевых применений. В отличие от более хрупких VFL, которые используют корпус фонарика или простой пластиковый корпус, Fluke Networks промышленным способом спроектировала специальный корпус VisiFault для механической жесткости. Корпус компактен для полевого использования и эргономически спроектирован для комфорта.

Технические характеристики

Оптические характеристики

Совместимое оптоволокно

Многомодовое и одномодовое

Длина волны

650 нм (видимая длина волны)

Оценка безопасности лазера

Класс II

Выходная мощность

< 1,3 мВт

Режимы вывода

Непрерывный (постоянное излучение) и импульсный (импульсы частотой 2-3 Гц)

Диапазон

3 км (многомодовый), 4 км (одномодовый)

Требования к окружающей среде и механические характеристики

Рабочие температуры

от 0°C до +40°C

Температура хранения

от -20°C до +60°C

Относительная влажность

95% (температура от 10°C до 35°C)

Вибрация

Случайная, 2 г., 5-500 Гц

Ударная нагрузка

Падение с высоты 1 м на все углы и переднюю часть

Высота над уровнем моря

3000 м

Общее

Размеры

157 x 52 x 37 мм (6,2 x 2,0 x 1,3 дюйма)

Вес (включая батареи)

0,18 кг (5,7 унций)

Адаптер

Универсальный 2,5 мм

Крышка адаптера

Прикрепленная защитная крышка

Средства управления

Включение/выключение и переключатели непрерывного/импульсного режимов работы

Тип батареек:

2 x AA

Время работы от батарей

> 80 ч. в непрерывном режиме

Безопасность

Соответствует CSA C22.2 № 1 010,1 1992, EN 61010-1, CE

Кейс для транспортировки

С мягкими краями и петлей для ремешка

Модели и принадлежности

Модели

Номер модели/названиеОписание
VisiFaultVisiFault Visual Fault Locator с 2,5 мм универсальным адаптером

Принадлежности

Номер модели/названиеОписание
NF380Универсальный адаптер VisiFault для разъемов с 1,25 мм муфтами
