OSA 5548B SASE.

Соответствующий требованиям ITU-T G.811/G.812 вторичный задающий генератор для телекоммуникационных сетей PDH и SDH.

OSA 5548B SASE

Особенности:
  • Гибкое, модульное, с полным резервированием, решение для синхронизации телекоммуникационных сетей
  • Высокая надежность, обеспечиваемая полным распределением логических функций и дублированием всех критически важных частей
  • Первичный эталонный генератор с двумя GPS приемниками, соответствующий рекомендациям G.811
  • Генератор BVA обеспечивает соответствующий рекомендациям G.811 режим удержания синхронизации в течение 24 часов
  • До 6 выбираемых по отдельности входов опорного сигнала: 2.048 Мб/сек (SSM), 2.048 МГц, 1, 5 или 10 МГц
  • До 112 (незащищенных) или 64 (1:1 защищенных) выходов сигналов на главной секции стойки
  • Широкий выбор видов сигналов на выходе: 2.048 Мб/сек (SSM), 2.048 МГц, 64/8 кГц CC, 5 или 10 МГц с широким выбором соединителей и сопротивлений
  • Расширяемое до нескольких сотен количество выходов при каскадном подключении секции расширения OSA 5530B
  • Полная управляемость, как локально (RS-232) при помощи ПО Local Manager, так и дистанционно (10BaseT Ethernet, X.25) с помощью ПО управления синхронизацией OSA SyncView
  • Применение в полном объеме сообщений статуса синхронизации (SSM) для самовосстанавливающихся сетей, даже в случае смешанных сетей (E1/T1)
  • Измерение характеристик входных сигналов при помощи наглядного сравнения со стандартными или определенными пользователем шаблонами
  • Автоматическое, настраиваемое отключение выхода в случае затянувшегося режима удержания синхронизации

Общая информация.
В то время как плохая синхронизация неизбежно приводит к сбоям в работе сети, недовольству потребителей и потере дохода, хорошая синхронизация улучшает эффективность сети, гарантируя, таким образом, высокое качество обслуживания, стабильность работы и уменьшение времени простоев.
OSA 5548B SASE специально разработан для синхронизации сетей PDH и SDH. Он также составляет ядро первичного эталонного генератора OSA 6500B.

Обзор.
Основные функции OSA 5548B SASE, специально разработанного для обеспечения критически важных в телекоммуникационных сетях характеристик надежности:

  • использует до 6 входов внешней синхронизации, включая 1 или 2 встроенных GPS приемника,
  • выбирает вход синхронизации с наивысшим приоритетом,
  • переключается на следующий вход с наивысшим приоритетом, если выбранный вход не действует или не обеспечивает должного качества,
  • ослабляет джиттер и вандер по выбранному входу,
  • контролирует одновременно состояние всех входов и сообщает об их качестве при помощи графиков MTIE, TDEV и частоты,
  • обеспечивает высокое качество дублирующего эталонного генератора в режиме удержания синхронизации
  • обеспечивает требуемые сигналы синхронизации на выходах, в соответствии с выбранным опорным сигналом на входе
  • предоставляет дополнительные выходы для секции расширения от Oscilloquartz
  • соединяется с локальным терминалом и удаленно с центральной управляющей системой SyncView для сообщения о неполадках и выполнения функций контроля
  • Выбор входного опорного сигнала может происходить в таких режимах:
    • автоматический режим
    • SSM режим
    • режим наилучшей производительности
    • режим мажоритарного решения

OSA 5548B SASE

Входы.
OSA 5548B имеет легко перестраиваемый входной интерфейс, состоящий из 6 посадочных мест (слотов) для модулей приема различных сигналов синхронизации: 2.048 МГц G.703-13, 2.048 Мб/сек G.703-9 (E1), 0.064, 1, 2.048, 5 или 10 МГц.
В узлах сети, не подключенных к первичному эталонному генератору или требующих дублирования опорного сигнала, во входной интерфейс OSA 5548B могут устанавливаться модули GPS, которые обеспечивают точность опорного сигнала в пределах < 2 x 10-12 в среднем за день. Каждый входной модуль GPS занимает всего два посадочных места; в результате получается элегантное и компактное решение, при котором управление всеми функциями происходит при помощи одного и того же интерфейса управления.
Сигналы активного и дублирующего приемников GPS на выходе выравниваются по фазе шаговым коммутатором фазы (Phase Stepper Switch - PSS).

Удержание синхронизации.
OSA 5548B SASE содержит один из лучших генераторов синхронизации, который имеет характеристики превышающие требования ITU-T G.812, ETSI 300 462-4 и ANSI и предназначен для работы без обслуживания в течение своего длительного срока службы.
Генератор Oscilloquartz BVA 8600 превосходно подходит для главных коммутационных центров, узлов, перекрестно соединяющих сети SDH, и в качестве локального первичного эталона (LPR). Его характеристики превышают требования ETSI DE/TM-3017-4 и G.812 для транзитных узлов сети. Генератор BVA с двойным термостатированием также намного менее чувствителен к изменениям температуры, чем большинство генераторов, в том числе рубидиевых. В неизменной окружающей среде, какая обычно бывает в телекоммуникационных центрах, BVA автономно обеспечивает удержание синхронизации в соответствии с рекомендациями G.811 минимум 24 часа. Это сравнимо с рубидиевым генератором при тех же условиях, но при гораздо большей надежности.
Термостатированный кварцевый генератор 8665 (OCXO type 8665) является идеальным решением для узлов сетей SDH и PDH и превышает требования по синхронизации ETSI 300 462-4, G.812 Type I, V и VI.

Выходы.
OSA 5548B предоставляет до 112 незащищенных или 64 защищенных выхода или их комбинации для удовлетворения индивидуальных требований. При добавлении в стойку секции расширения OSA 5530B SDU количество выходов может быть увеличено до нескольких сотен.
OSA 5530B SDU предлагает высоконадежное и гибкое решение по увеличению количества выходов. Блок принимает сигналы по двум независимым входам, что обеспечивает резервирование по входу и распределение синхросигнала на 96 защищенных или незащищенных выходов. При подключении к OSA 5548B блок OSA 5530B управляется как часть системы и, таким образом, не требует дополнительного подключения к программе управления.
В распоряжении имеются несколько видов выходных модулей, каждый с 16 выходными сигналами. Поддерживаемые типы выходов: 2.048 Мб/сек G.703-9 (E1), 2.048 МГц G.703-13, 64/8 кГц G.703-4 (CC), 5 и 10 МГц. Модули 2.048 обеспечивают полную поддержку сообщений статуса синхронизации (SSM).
OSA 5548B, так же, как и все оборудование серии OSA 55xx, предлагает широкий выбор выходных сменных соединителей (группами по четыре), без необходимости замены управляющих модулей или программирования. В ассортимент соединителей входят: BNC, D-type, 1.6/5.6, 1.0/2.3 или тип 43, а также разъемы для соединения накруткой.

Управление.
Локальное управление и контроль обеспечиваются через интерфейс RS-232, который позволяет пользователю конфигурировать устройство и получать сообщения о "тревогах" и "событиях".
При установке опционального модуля встроенного управления системой (Embedded System Manager - ESM) OSA 5548B может также управляться удаленно.
Основной функцией модуля ESM является обеспечение интерфейса связи с центральной системой управления Oscilloquartz, SyncView. Выделенный Ethernet или X.25 коммуникационный порт обеспечивает прямое подключение к управляющей системе, исключая необходимость применения дополнительного связующего оборудования. Данные о производительности можно также получать локально через порт RS-232 с использованием версии ПО Local Manager Pro.
Более того, ESM является платформой обработки данных, обеспечивая полные возможности мониторинга, аварийного оповещения и управления, включая построение в реальном масштабе времени графиков MTIE, TDEV и Ym, безопасность и многие другие функции.

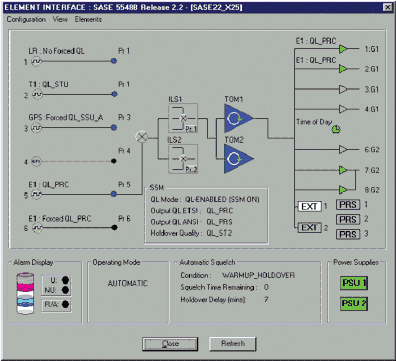

OSA 5548B Management

Технические характеристики.
Физические размеры (В x Ш x Г):
- ETSI: 12U, 532 x 535 x 265 мм
- 19": 6U, 266 x 483 x 265 мм
Питание.
До двух источников питания в любой комбинации из:
- 36-72 VDC
- 92-132 VAC, 50-60 Hz
- 196-264 VAC, 50-60 Hz
Входы.
6 слотов для входных модулей
доступные входные модули:
- частота: 0.064, 1, 2.048, 5 или 10 МГц
- 2.048 Мб/сек G.703-9 (E1) с поддержкой SSM
- GPS приемник (максимум два модуля, каждый модуль занимает два слота)
Характеристики удержания синхронизации.
С генератором BVA 8600:
- долгосрочная стабильность: < 2E-11/ день
(типично < 1E-11/ день после 60 дней непрерывной работы)
С генератором OCXO 8665:
- долгосрочная стабильность: < 2E-10/ день
(типично 1E-10/ день после 60 дней непрерывной работы)
Выходы.
8 слотов для выходных модулей
доступные выходные модули (16 выходов на модуль):
- 2.048 МГц G.703-13
- 2.048 Мб/сек G.703-9 (E1) с поддержкой SSM
- 64/8 кб/сек G.703-4 (CC)
- 5 МГц
- 10 МГц
Ретайминг.
Модули восстановления синхронизации могут быть установлены в любой выходной слот.
Доступные модули восстановления синхронизации (8 каналов на модуль):
- 2.048 Мб/сек G.703-9 (E1)
Управление.
Локальное управление:
- через RS-232 с ПО LM/LM Pro для Windows 95/98/NT/2000/XP
Удаленное управление:
- через RS-232 и модемное соединение с ПО RAM (Remote Access Manager)
- через TCP/IP или X.25 с ПО SyncView
GPS принадлежности.
L1 активная антенна на крышу, с питанием от приемника.
Стандартная длина кабелей:
< 20 м: RG-58
< 60 м: RG-213
< 120 м: 2 x 60m RG-213 with line amplifier
> 120 м: Свяжитесь с Вашим представителем OSA .

Структурная схема OSA 5548B SASE.
