Генераторы сигналов Siglent серии SDG1000X

Siglent SDG1062X

ОБЗОР ПРОДУКТА

Генераторы сигналов SDG1000X серии имеют два канала с максимальной частотой выходного сигнала до 60 МГц (в зависимости от модели), частоту выборки 150 Мв/с и вертикальное разрешение 14 бит. Технология EasyPulse помогает преодолеть недостатки, которые присущи генераторам сигналов произведенным на традиционной технологии DDS. Также новая технология по генерации прямоугольных сигналов позволит получать сигналы с частотой до 60 МГц и низким уровнем джиттера. Благодаря этим технологиям пользователи смогут генерировать больше типов сигналов с высокой точностью и низким уровнем джиттера для решения своих задач.



ОСОБЕННОСТИ ГЕНЕРАТОРОВ СЕРИИ SDG1000X

  • два канала, частота выходного сигнала до 60 МГц, амплитуда до 20 Впп
  • частота выборки 150 Мв/с, вертикальное разрешение 14 бит, память 16 к
  • технология EasyPulse, которая позволяет генерировать импульсные сигналы с низким уровнем джиттера, быстрыми фронтами и регулируемой длительностью
  • новая технология для генерации сигналов прямоугольной формы, которая позволяет получать сигналы с частотой до 60 МГц и джиттером менее 300 пс + 0.05 ppm
  • широкий набор типов модуляций: AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM
  • sweep и brust функции
  • функция генерации гармоник
  • функция комбинирования формы выходных сигналов по двум каналам
  • частотомер
  • интерфейсы в стандартной комплектации  USB Host, USB Device (USBTMC), LAN (VXI-11)
  • опционально GPIB интерфейс
  • 4,3 " ЖКИ дисплей



Возможность генерации по двум каналам

Возможно генерировать одновременно по двум каналам сигналы с большой амплитудой на высокой частоте. 20 Впп гарантировано на частоте до 10 МГц.



Низкий уровень искажений

0 дБм выходная мощность, THD (Total Harmonic Distortion) составляет менее 0,075%. Гармоники и пики менее -40 дБ на всей ширине полосы частот.

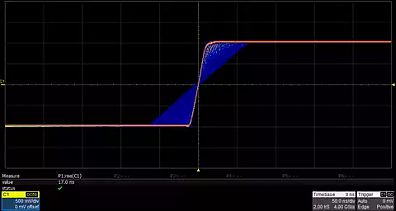

Технология EasyPulse

Если импульсный сигнал генерируется генератором сигналов, который произведен на технологии DDS, будет one-clock-jitter если отношение частоты выборки и выходной частоты не будет целым числом. Технология EasyPulse успешно преодолевает эту проблему технологии DDS.

Время нарастания/спада могут быть установлены независимо друг от друга c минимального значения 16.8 нс и до максимального 22,4 с на любой частоте. Шаг изменения составляет 100 пс. Длительность импульса может настраиваться от 32,6 нс с шагом 100 пс.



Генерация сигналов прямоугольной формы

Генераторы сигналов SDG1000X серии могут генерировать сигналы прямоугольной формы с частотой до 60 МГц и фронтами менее 4.2 нс.

Для сигнала прямоугольной формы джиттер на уровне импульсного сигнала.



Широкий набор модуляций

Поддержка AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM типов модуляции.



Brust функция



Sweep функция



Частотомер



Функция генерации гармоник



Функция комбинирования формы выходных сигналов

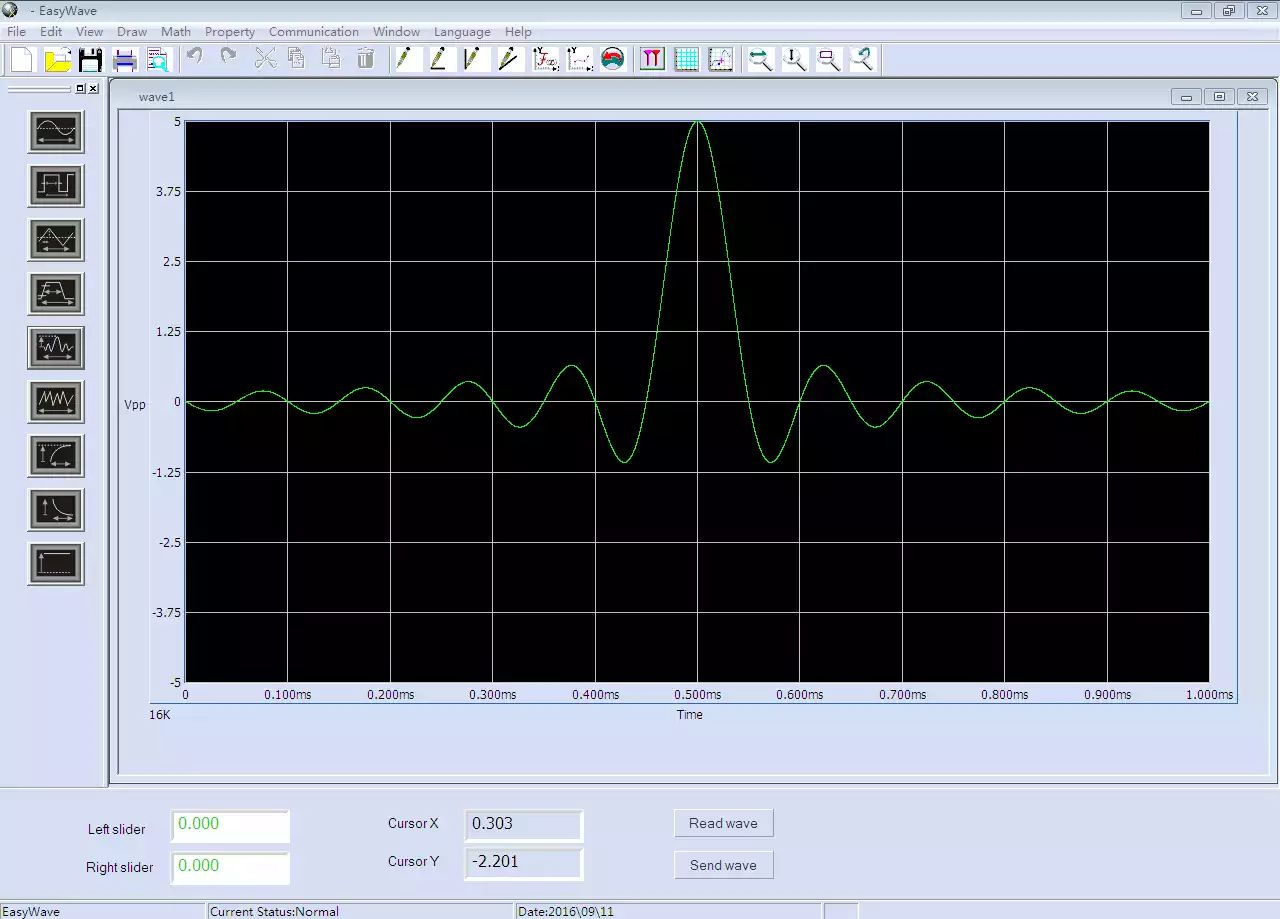

EasyWave программное обеспечение для создания сигналов произвольной формы



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НазваниеОписание
SDG1062X60 МГц, 2 канала, 150 Мвыб/с, 14 бит
SDG1032X30 МГц, 2 канала, 150 Мвыб/с, 14 бит
Принадлежности в комплекте поставки
Краткое руководство пользователя -1
Сертификат качества изделия -1
Шнур питания -1
Сертификат калибровки -1
Кабель USB -1
Принадлежности, заказываемые отдельно
ATT-20dBАттенюатор, 20 дБ
USB-GPIBАдаптер USB-GPIB
SDG-BNCКоаксиальный кабель BNC

Подробнее (англ.) pdf
