Генераторы сигналов Siglent серии SDG2000

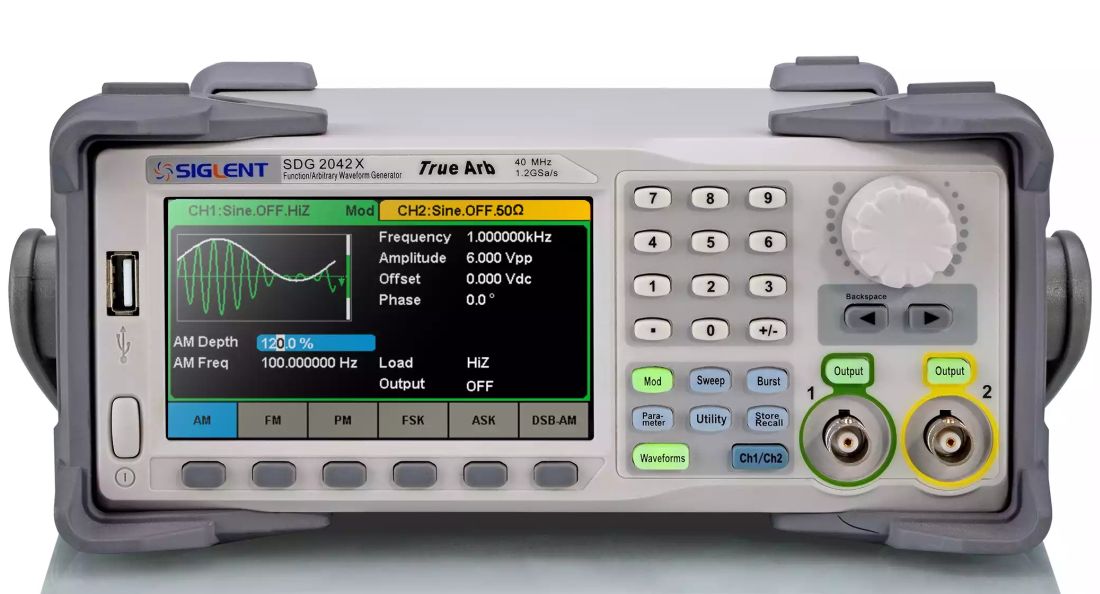

Siglent SDG2042X

ОБЗОР ПРОДУКТА

SDG2000X серия генераторов сигналов состоит из трех двухканальных моделей с максимальной частотой выходного сигнала синусоидальной формы до 40 МГц (SDG2042X), 80 МГц (SDG2082X) и 120 МГц (SDG2122X). Частота дискретизации составляет 1.2 Гв/с, а вертикальное разрешение - 16 бит. Благодаря технологиям TrueArb & EasyPulse удалось решить недостатки, которые присущие для генераторов с технологией DDS при генерации сигналов произвольной, прямоугольной и импульсной формы. Генераторы сигналов SDG2000X серии позволят формировать пользователям точные сигналы с низким уровнем джиттера.



ОСОБЕННОСТИ ГЕНЕРАТОРОВ СЕРИИ SDG2000

  • двухканальный, максимальная частота для синусоидального сигнала до 120 МГц, амплитуда до 20Vpp, высокая выходная точность с динамическим диапазоном 80 дБ
  • частота дискретизации 1.2 Гв/с, вертикальное разрешение 16 бит
  • технология TrueArb (позволяет формировать сигналы особо сложной формы точка за точкой, без потери информации)
  • технология EasyPulse (формирование импульсов с низким уровнем джиттера, длительностью импульса от 16,3 нс, время нарастания/спада - 8,4 нс, разрешение при установке параметров 100 пс)
  • широкий набор различных типов аналоговых и цифровых модуляций: AM, DSB-AM, FM, PM, PSK, FSK, ASK и PWM
  • поддержка функций Sweep и Burst
  • частотомер
  • интерфейсы в стандартной конфигурации: USB Device, USB Host, LAN VXI-11, поддержка U Disk для сохранения и обновления ПО), GPIB (опция)
  • 4.3 "сенсорный экран для удобства управления

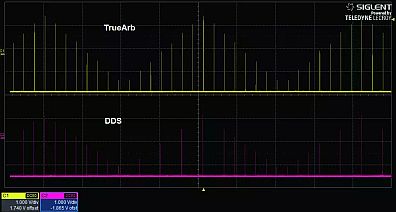

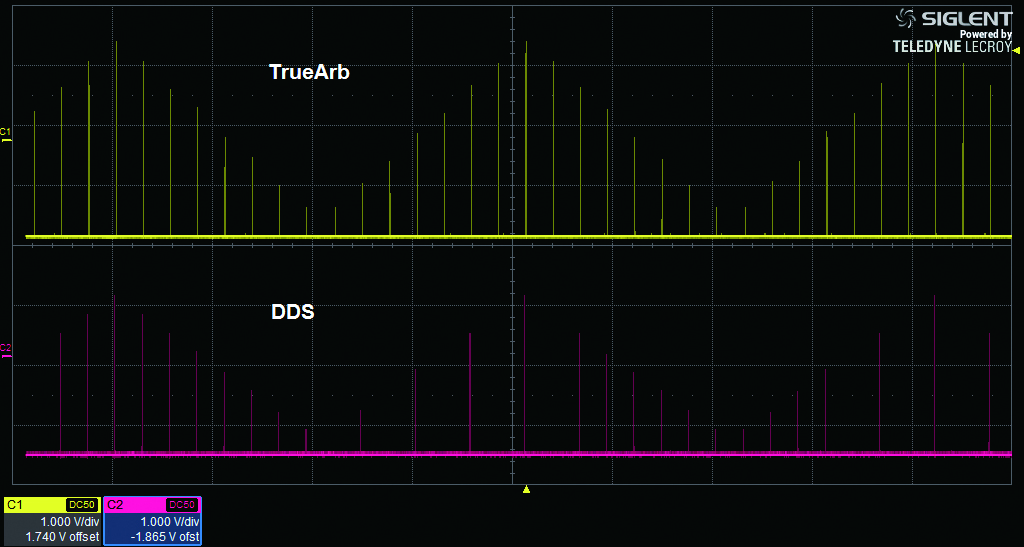

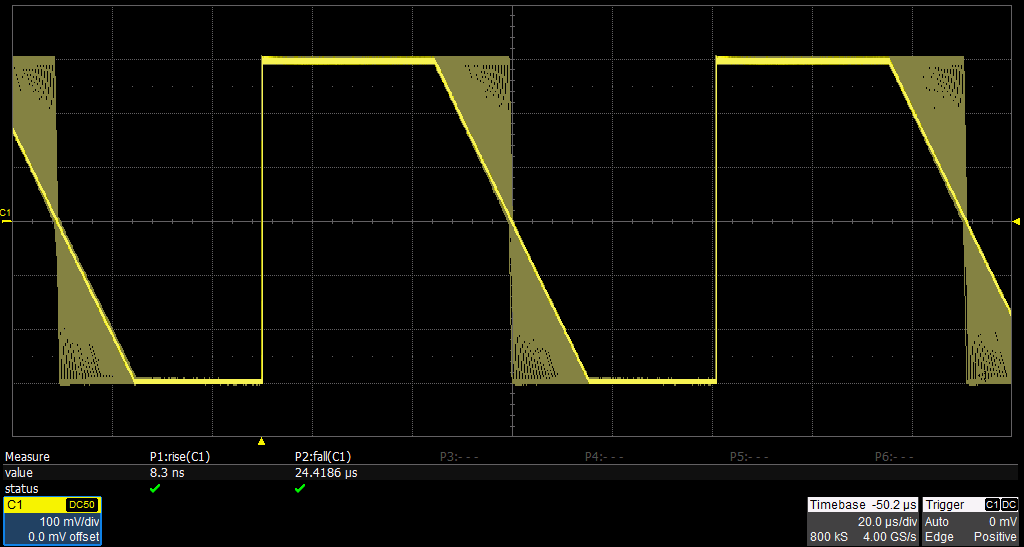

Технология TrueArb

С помощью технологии TrueArb в генераторах сигналов SDG2000X серии сохраняются преимущества технологии DDS, при этом также преодолевая серьезные недостатки - джиттер и искажения. Поскольку технология TrueArb генерирует произвольную форму сигнала в режиме точка за точкой, то каждая точка данных, которая была сохранена в памяти, используется для генерации выходного сигнала. Благодаря этому исключаются пропуски или повторения и сигналы произвольной формы обладают очень низким уровнем джиттера (<150пс).

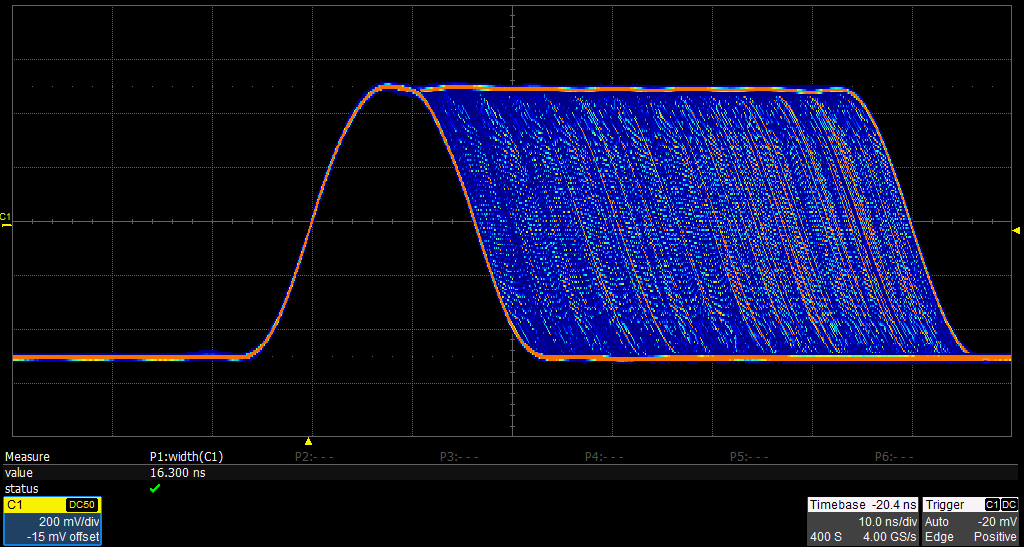

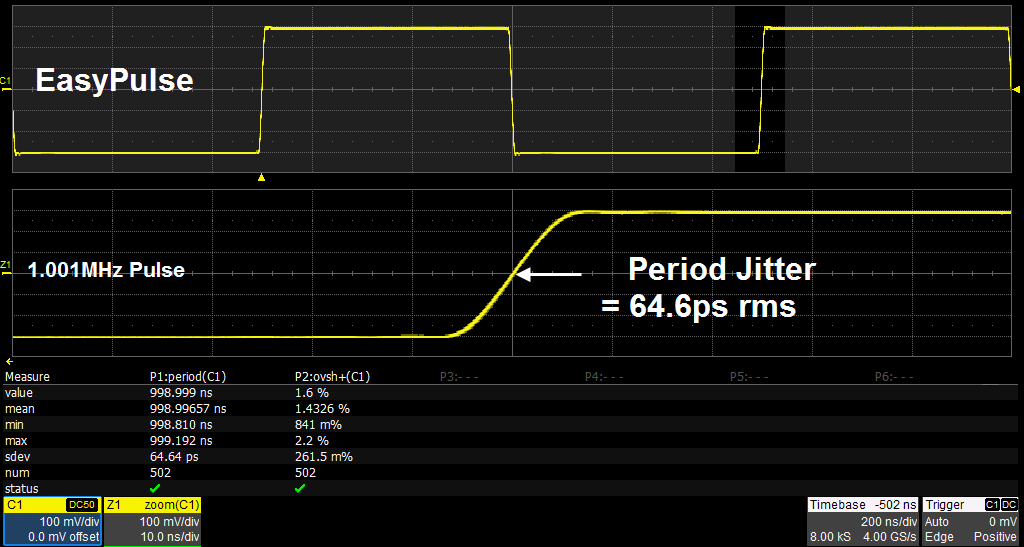

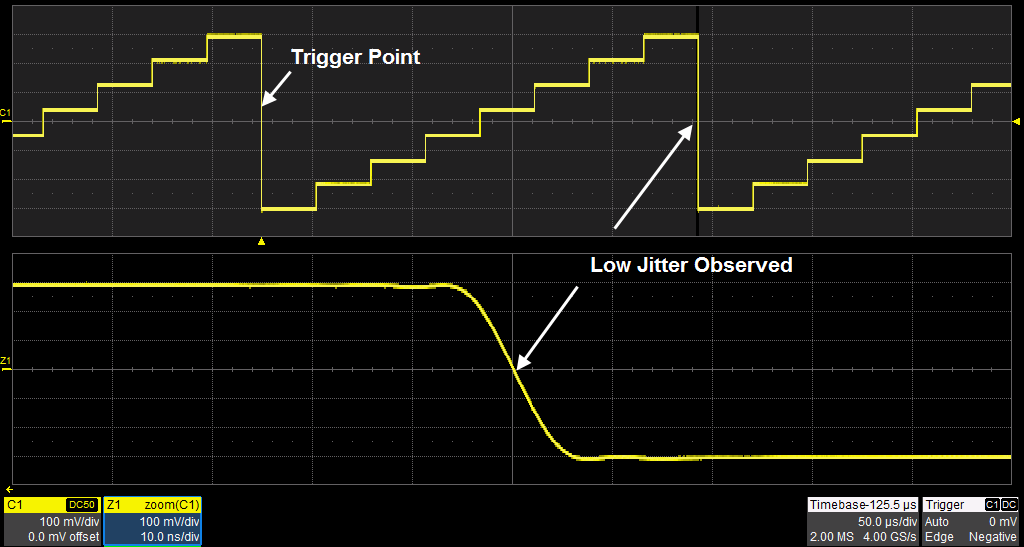

Технология EasyPulse

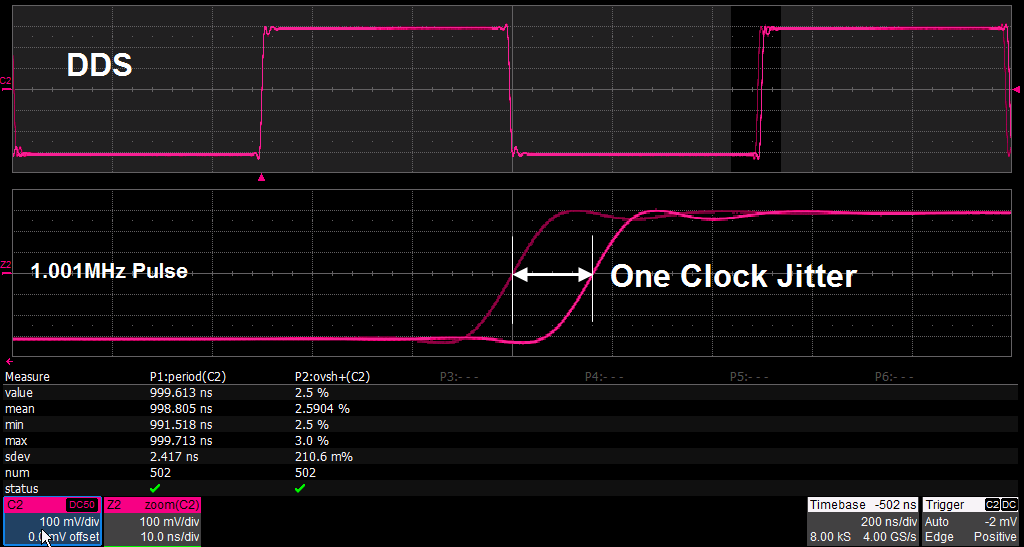

При генерации прямоугольного или импульсного сигнала генераторами, которые используют технологию DDS, если частота дискретизации не будет кратной целому числу частоты выходного сигнала, то сигналы будут сгенерированы с one-clock-jitter. EasyPulse успешно преодолевает эту проблему технологии DDS и позволяет пользователям получать прямоугольные/импульсные сигналы с низким уровнем джиттера.

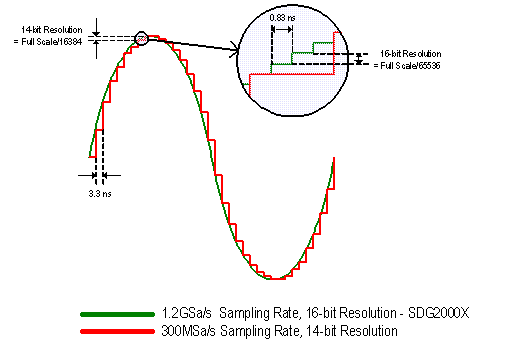

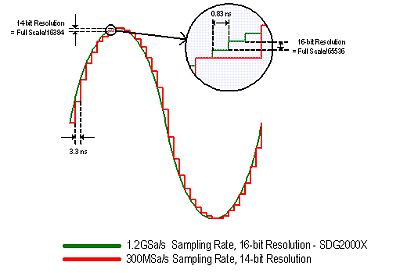

Частота дискретизации и вертикальное разрешение

Генераторы сигналов SDG2000X серии имеют частоту дискретизации 1.2 Гв/с и разрешение АЦП 16 бит. Эти параметры позволять генерировать сигналы с высокой точностью.

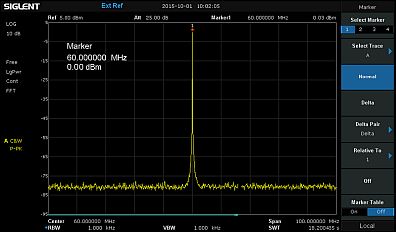

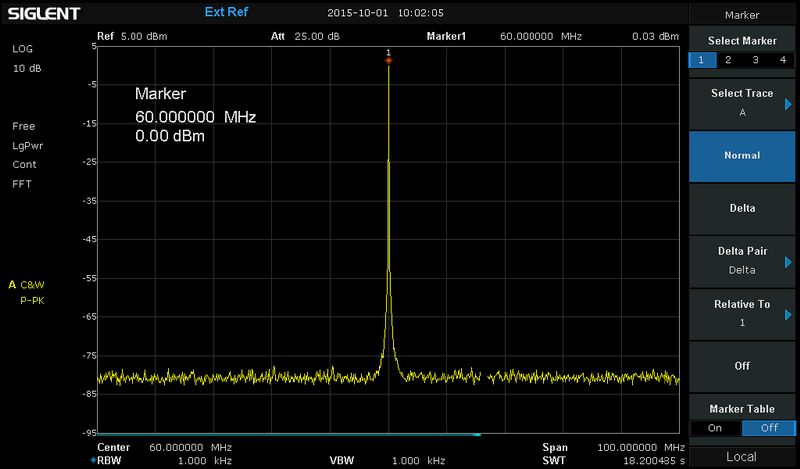

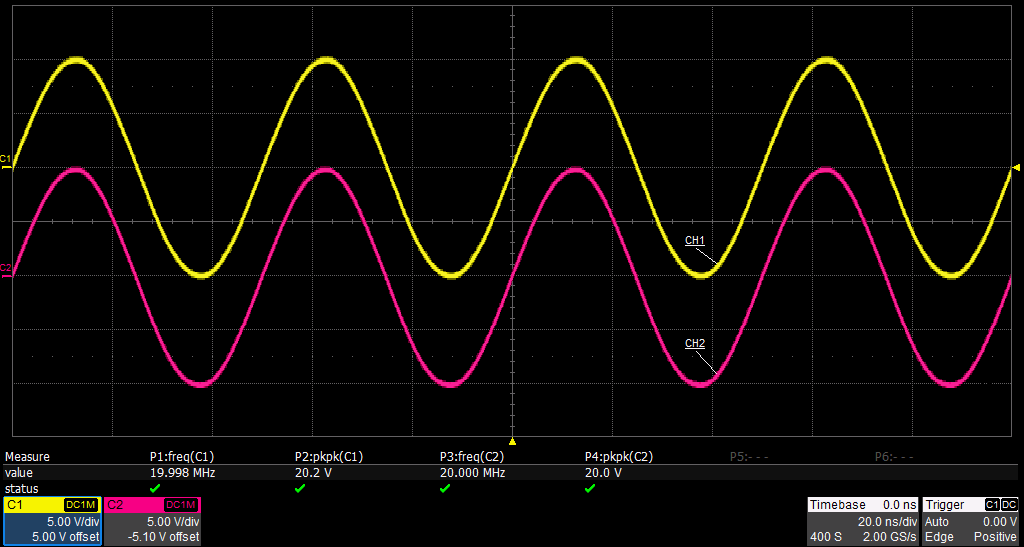

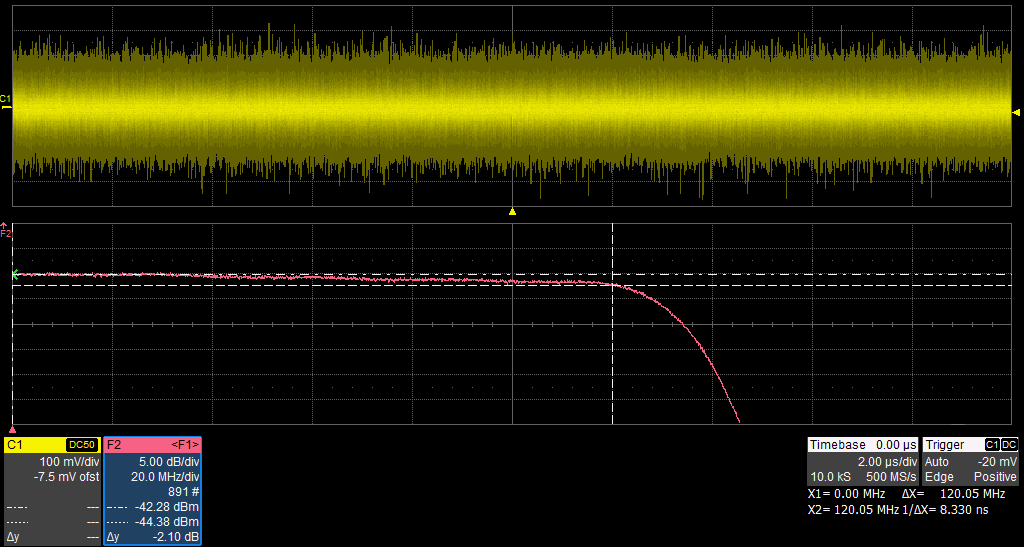

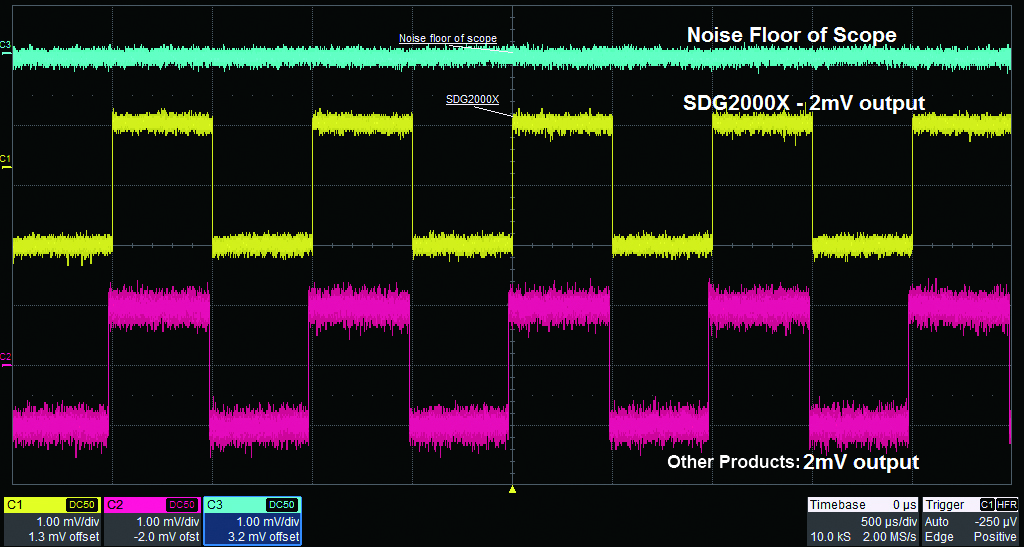

Производительность аналогового канала

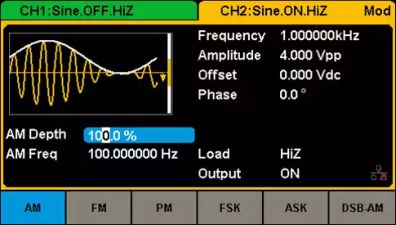

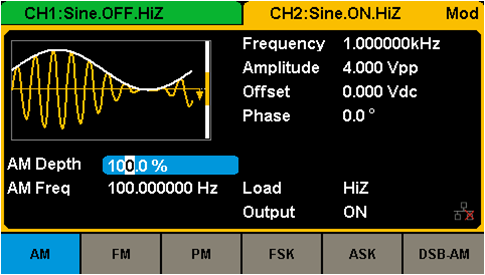

Широкий набор модуляций

Поддержка AM, DSB-AM, FM, PM, PSK, FSK, ASK и PWM типов модуляции.

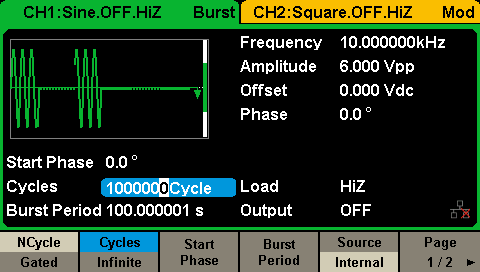

Brust функция

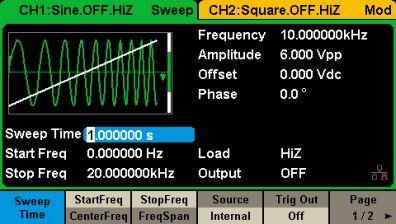

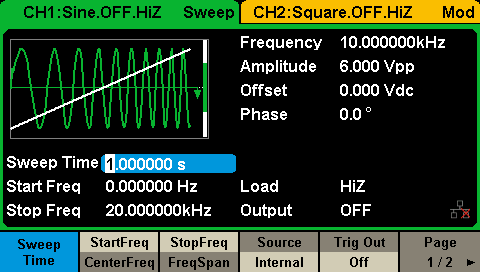

Sweep функция

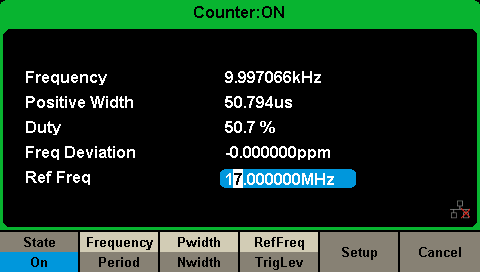

Частотомер

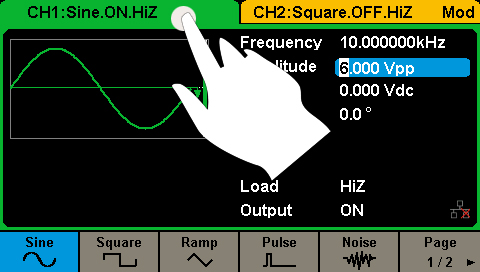

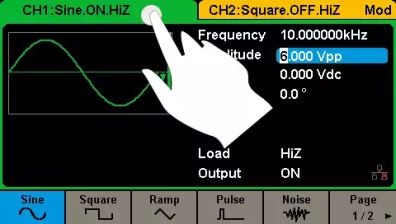

4.3" сенсорный экран

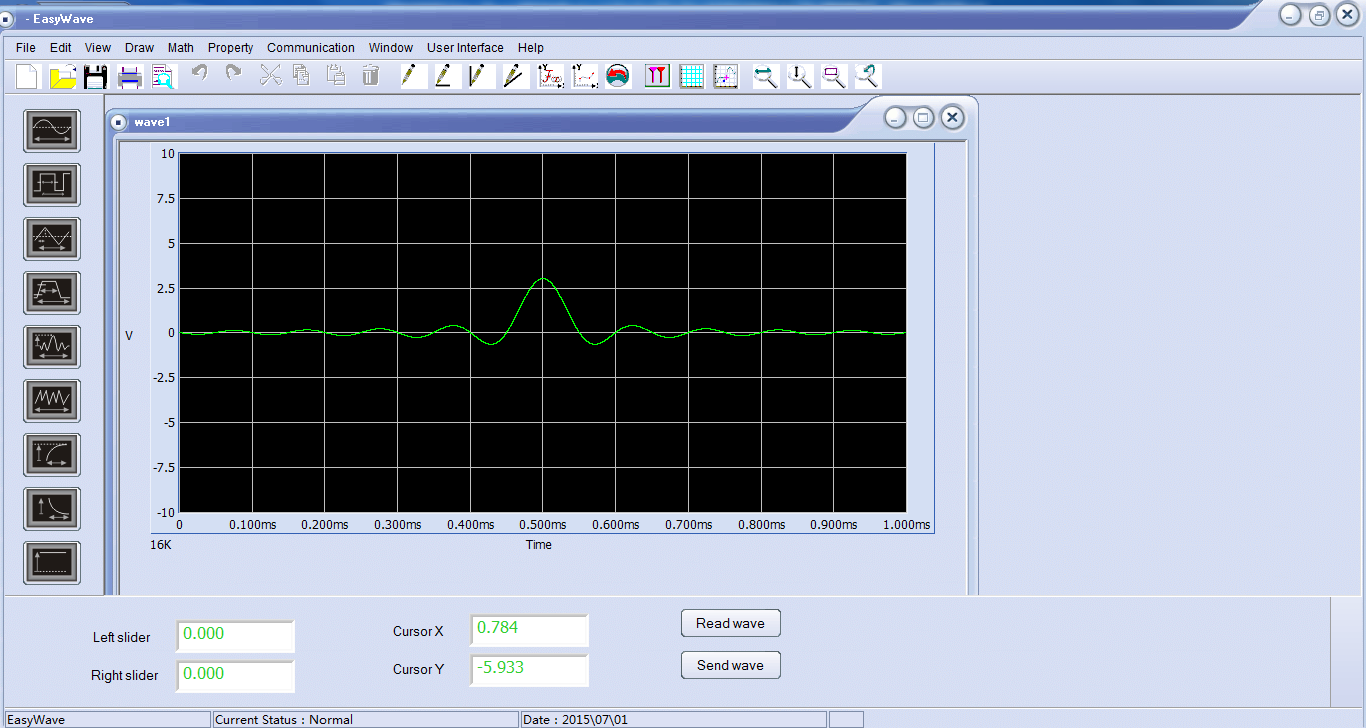

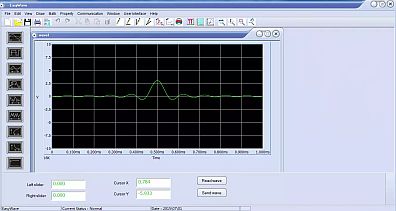

EasyWave программное обеспечение для создания сигналов произвольной формы

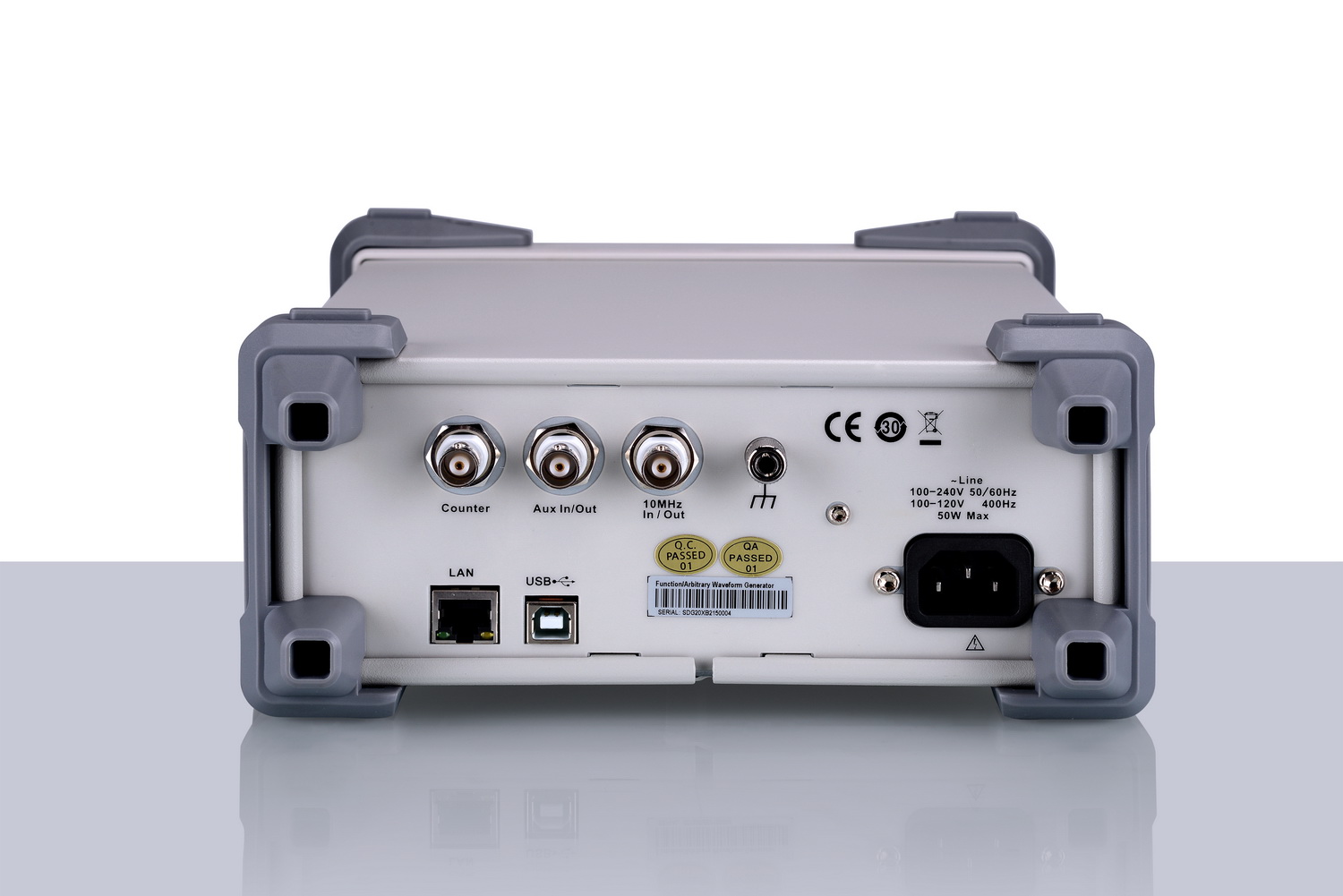

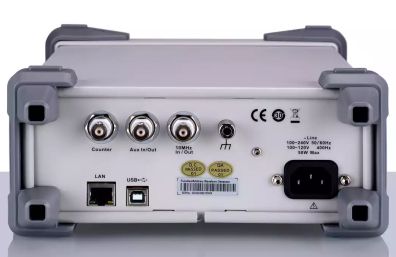

Задняя панель



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НазваниеОписание
SDG2122X120 МГц, 2 канала
SDG2082X80 МГц, 2 канала
SDG2042X40 МГц, 2 канала
Принадлежности в комплекте поставки
Краткое руководство пользователя
Сертификат качества изделия
Шнур питания
Сертификат калибровки -1
Кабель BNC
Принадлежности, заказываемые отдельно
Адаптер USB-GPIB
