Генераторы сигналов Siglent серии SDG5000

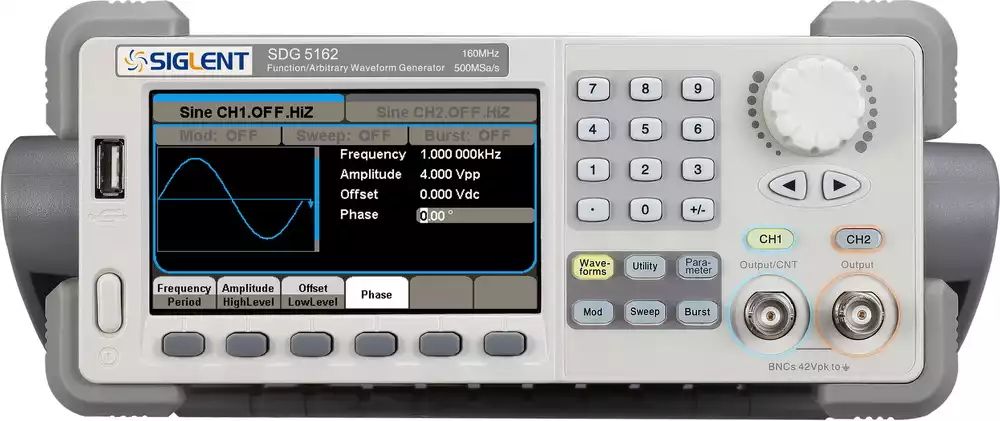

Siglent SDG5162

ОБЗОР ПРОДУКТА

Генераторы сигналов SDG5000 серии разработаны на основе EasyPulse технологии. Благодаря этому пользователи имеют возможность генерировать импульсные сигналы с низким уровнем джиттера, быстрыми фронтами нарастания/спада, малой скважностью и широкой регулировкой длительности.



ОСОБЕННОСТИ ГЕНЕРАТОРОВ SDG5000 СЕРИИ

  • максимальная частота выходного сигнала до 160 МГц (в зависимости от модели)
  • частота выборки 500 Мв/с
  • вертикальное разрешение 14 бит
  • длина памяти 512 к для CH2 и 16 к для CH1
  • Технология EasyPulse

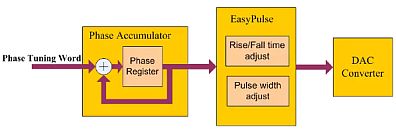

Технология EasyPulse

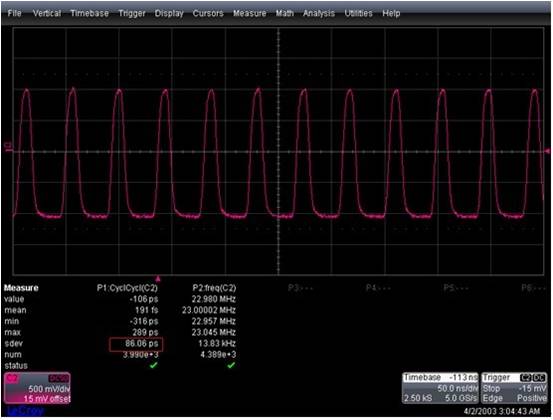

Низкий уровень джиттера; фронт и длительность импульса регулируется в широком диапазоне. При очень низких частотах (<1 Гц) SDG5000 может еще генерировать выходные импульсы с быстрым  фронтом нарастания/спада (6нс). На низких частотах, длительность импульса может быть 12 нс, скважность 0,0001%.







На частоте 1Гц, генераторы сигналов SDG5000 серии все еще могут генерировать импульсы с быстрыми фронтами (6нс). Генераторы сигналов, которые реализованы на технологии DDS имеют медленные фронты на уровне миллисекунды.





Частота выходного сигнала до 160 МГц



Широкий набор модуляций, sweep, brust



Поддержка USB-TMC и SCPI



Считывание сохраненных на осциллографах файлов (.csv)



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НазваниеОписание
SDG5162160 МГц, 2 канала
SDG5122120 МГц, 2 канала
SDG5112110 МГц, 2 канала
SDG508280 МГц, 2 канала
Принадлежности в комплекте поставки
Кабель USB
Краткое руководство пользователя
Сертификат качества изделия
Гарантия
Шнур питания
Принадлежности, заказываемые отдельно
Адаптер USB-GPIB
Кабель BNC

Подробнее (англ.) pdf
