Генераторы сигналов Siglent серии SDG800

Siglent SDG1025

ОБЗОР ПРОДУКТА

SDG800 серия генераторов сигналов состоит из трех моделей с максимальной частотой выходного сигнала для синусоидальной формы до 5 МГц (SDG805), до 10 МГц (SDG810) и до 30 МГц (SDG830) и частотой выборки до 125 Мв/с. Благодаря технологии EasyPulse пользователи смогут получать сигналы с низким уровнем джиттера и быстрым временем нарастания/спада фронта импульса, а также малой длительностью. Генераторы сигналов, которые изготовлены на технологии DDS не могут достичь таких показателей по этим параметрам.



ОСОБЕННОСТИ ГЕНЕРАТОРОВ СЕРИИ SDG800

  • EasyPulse технология, 125 Мв/с, вертикальное разрешение 14 бит
  • 1 канал для выходного сигнала, 5 стандартный типов сигналов ( синусоидальный, прямоугольный, треугольный/пилообразный, импульс, шум) и встроенные 46 формы для создания сигналов произвольной формы (включая DC)
  • широкий набор типов модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM, функции sweep и brust
  • интерфейсы в стандартной комплектации: USB Device, USB Host, поддержка сохранения на U-Disk
  • сохранение до 10 сигналов произвольной формы в энергонезависимую память
  • программное обеспечение EasyWave для создания сигналов произвольной формы

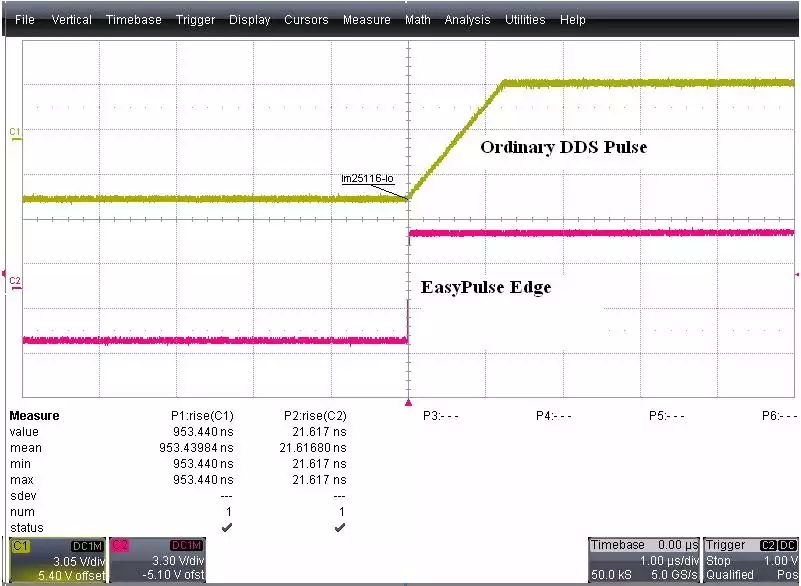

Сравнение время нарастания импульсного сигнала для генераторов с EasyPulse и DDS технологией на частоте 1 кГц



Как видно на рисунке, на частоте 1 кГц, генератор сигналов на технологии EasyPulse может формыровать сигналы с быстрыми фронтами (порядка 20 нс), в то время как фронты генератора сигналов на технологии DDS порядка 950 нс.



Встроенные 46 формы для создания сигналов произвольной формы (включая DC)



Широкий набор режимов модуляции



Программное обеспечение EasyWave для создания сигналов произвольной формы



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НазваниеОписание
SDG83030 МГц, 1 канал
SDG81010 МГц, 1 канал
SDG8055 МГц, 1 канал
Принадлежности в комплекте поставки
Гарантия
Кабель USB
Краткое руководство пользователя
Сертификат качества изделия
Шнур питания
Принадлежности, заказываемые отдельно
Адаптер USB-GPIB
Коаксиальный кабель BNC

Подробнее (англ.) pdf
