Осциллографы Siglent серии SDS1000X/X+

Siglent SDS1000X/X+



ОБЗОР ПРОДУКТА

Новая SDS1000X/SDS1000X+ серия цифровых осциллографов SIGLENT состоит из четырех моделей с полосой пропускания 100 МГц или 200 МГц, частотой дискретизации 1 Гв/с и длиной записи 14 М. Наиболее часто используемые функции вызываются нажатием одной кнопки на панели управления. Осциллографы изготовлены на базе технологии SPO, благодаря которой достигается точное отображение исследуемого сигнала с низшим уровнем шумов, чем в аналогичных продуктах других производителей. Минимальное значение вертикальной развертки 500 мкВ/дел, инновационная система запуска с высокой чувствительностью и низким джиттером, скорость захвата осциллограмм 60000 осциллограмм за секунду - все это делает осциллографы SDS1000X/SDS1000X+ мощным и удобным рабочим инструментом. Цветной дисплей с высоким разрешением имеет функцию отображения сигнала в режиме "цветовой температуры", что является уникальной возможностью для осциллографов данного класса. Также стоит отметить широкие возможности по синхронизации различных типов сигналов, включая и последовательные шины. Функция Hystory делает захват, сохранение и анализ сигналов удобным процессом. Возможности моделей осциллографов SDS1000X+ дополнительно расширяются встроенным 25 МГц генератором сигналов (стандартно) и 16-канальным логическим анализатором (опция). Такое сочетание технических характеристик и возможностей Вы не найдете ни в одном цифровом осциллографе этого ценового сегмента.



ОСОБЕННОСТИ ПРОДУКТА

  • модели с полосой пропускания 100 МГц или 200 МГц
  • частота дискретизации в реальном времени до 1 Гв/с
  • новая SPO технология:
    • скорость захвата осциллограмм до 60000 осциллограмм за секунду (normal mode) и до 400000 осциллограмм за секунду (sequence mode)
    • 256 градаций интенсивности свечения и отображения сигнала в режиме "цветовой температуры"
    • запись до 14 М
    • цифровой режим синхронизации
  • режимы синхронизации: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout),Pattern
  • синхронизация и декодирование последовательных шин IIC, SPI, UART, RS232, CAN, LIN
  • видео синхронизация и поддержка HDTV
  • низкий уровень шума, вертикальная развертка от 500 мкВ/дел до 10 В/дел
  • 10 кнопок для быстрого вызова функций Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom и Print
  • режим Segmented acquisition позволяет разделить максимальную длину записи на несколько сегментов (до 80000), в соответствии с условием синхронизации с очень маленьким значение "dead time"
  • функция Hystory позволяющая максимальную длину записи разбить на 80000 кадров
  • автоматические измерения 37 параметров с поддержкой Statistics, Gating measurement, Math measurement, History measurement and Ref measurement
  • функция Math (БПФ, сложение, вычитание, умножение, деление, интеграл, дифференциал, квадратный корень)
  • функция Pass/ Fail
  • 16 цифровых каналов (MSO), максимальная скорость захвата сигнала до 500 Mв/с, длина записи до 14 M/канал (опция только для SDS1000X+ моделей)
  • 25 МГц генератор сигналов произвольной формы (только для SDS1000X+ моделей)
  • большой 8-дюймовый TFT-LCD дисплей с разрешением 800x480
  • интерфейсы в стандартной комплектации USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out
  • поддержка SCPI команд для дистанционного управления
  • многоязычный пользовательский интерфейс с online help

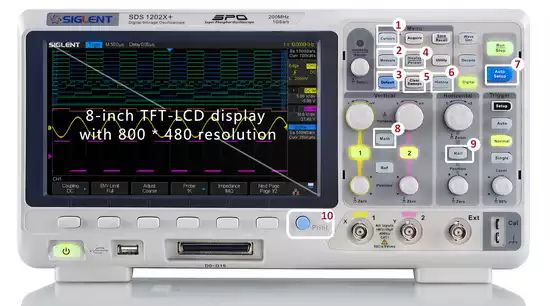

8-дюймовый TFT-LCD дисплей и 10 кнопок меню для быстрого вызова функций

8-дюймовый TFT-LCD дисплей с разрешением 800 * 480.
Наиболее часто используемые функции доступны с использованием 10 различных кнопки управления: Auto Setup, Default, Cursor, Measure, Roll, History, Persist,Clear Sweep, Zoom, Print



16 цифровых каналов (MSO) (опционально для SDS1000X +)

2 аналоговых канала плюс 16 цифровых каналов позволяют пользователям исследовать разные типы сигналов одновременно.



Скорость захвата осциллограмм до 400000 осциллограмм за секунду

При скорости захвата сигнала до 400000 осциллограмм за секунду (sequence mode), осциллограф может легко захватить редкие события.



256 градаций интенсивности свечения и функция отображения "цветовой температуры"

SPO технология обеспечивает высокую скорость захвата осциллограмм. Для более часто повторяющихся точек след свечения отображается ярче, для менее часто повторяющихся точек - тусклее.

Функция отображения "цветовой температуры" работает аналогично градации интенсивности свечения. Красный цвет представляет наиболее повторяемые точки, а синий цвет - наименее повторяемые.



Длина записи до 14 М

Благодаря функции Zoom, реализованной на аппаратной технологии,  и длине записи до 14 M, пользователи имеют возможность использовать более высокую частоту дискретизации, чтобы захватить сигнал, а затем быстро увеличить, чтобы сосредоточиться на интересующей области.

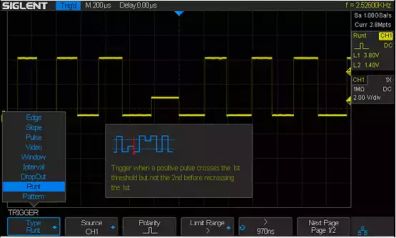

Широкий набор режимов синхронизации

Осциллографы SDS1000X/SDS1000X+ имеют широкий набор режимов синхронизации, включая Edge, Slope, Pulse, Video, Windows, Runt, Interval, Time out (Dropout), Pattern, IIC,SPI, UART/RS232, LIN, CAN



Функция декодирования последовательных шин (опция)

Осциллографы  SDS1000X+ отображают декодирование с помощью списка событий. Информация по шине может быть быстро и интуитивно отображена в виде таблицы.



Функция Hystory и режим Sequence

Возможность просмотра истории записи сигнала позволяет пользователям обнаружить редкие события и исследовать их. Кнопка вызова этой функции расположена на передней панели поэтому функция легко и быстро активируется. Сегментированная память позволяет разбить сигнал на части (до 80000), каждая из которых будет хранить сигнал и информацию об "dead time".



Статистические функции

Статистические функции для отображения любых параметров пяти измерений: текущее значение, среднее значение, минимальное значение, максимальное значение и стандартное отклонение. Также отображается счетчик измерений. До пяти параметров могут быть измерены и проанализированы одновременно. Поддерживается в Gated measurements, Math measurement, History measurement, Ref measurement



Аппаратно реализованная высокоскоростная Pass / Fail функция

Осциллографы SDS1000X/SDS1000X+ имеют аппаратно реализованную Pass/Fail функцию с производительностью до 40000 решений Pass/Fail за секунду. Пользователь сможет легко создать шаблоны и маски для тестирования.



Встроенная функция 25 МГц генератор сигналов произвольной формы (стандартно для SDS1000X+ моделей)

Осциллографы SDS1000X+ имеют в стандартной комплектации функцию 25МГц генератора сигналов произвольной формы. Генератор сигналов может выдавать как стандартные формы сигналов, так и произвольные. Произвольные формы сигнала можно редактировать с помощью программного обеспечения EasyWave.



MATH функция

В дополнение к традиционным операциям (+, -, х, /, FFT,), цифровые осциллографы SDS1000X/SDS1000X+ серии поддерживают также интегрирование, дифференцирование, и квадратный корень.



Интерфейсы

Интерфейсы в стандартной комплектации USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out.



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НазваниеОписание
SDS1202X+200 МГц, 2 канала, 1 ГВыб/с, 14 Мвыб, генератор сигналов произвольной формы, 16 цифровых каналов (опция)
SDS1102X+100 МГц, 2 канала, 1 ГВыб/с, 14 Мвыб, генератор сигналов произвольной формы, 16 цифровых каналов (опция)
SDS1202X200 МГц, 2 канала, 1 ГВыб/с, 14 Мвыб
SDS2202X100 МГц, 2 канала, 1 ГВыб/с, 14 Мвыб
Принадлежности в комплекте поставки
USB кабель -1
Пассивный пробник -2
Шнур питания -1
Краткое руководство пользователя -1
Сертификат -1
Принадлежности, заказываемые отдельно
SDS-1000X-DCДекодирование последовательных шин I2C,SPI,UART/RS232,CAN,LIN
SDS-1000X-16LA16 каналов MSO (ПО)
SPL1016Логический пробник, 16 каналов
ISFEМодуль изоляции входов
STBПлата демонстрационных сигналов
HPB4010Высоковольтный пробник
Токовый пробникCP4020/ CP4050/ CP4070/ CP4070A/ CP5030/ CP5030A/ CP5150/ CP5500
Высоковольтный дифференциальный пробникDPB4080/ DPB5150/ DPB5150A/ DPB5700/ DPB5700A

Подробнее (англ.) pdf
