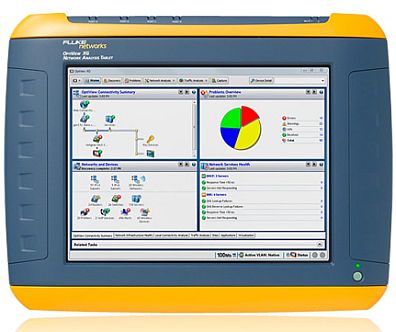

Специальный планшет для автоматизированного анализа сетей и приложений - самый быстрый способ определения источников проблем сетевыми инженерами.
Обзор
- Форм-фактор планшета обеспечивает автоматизированный анализ беспроводных сетей LAN 10/100 Мбит/с, 1/10 Гбит/с и 802.11a/b/g/n
- Интуитивно понятный пользовательский интерфейс с интеллектуальной навигацией и встроенным справочником по устранению проблем, а также настраиваемые инструментальные панели для просмотра данных при необходимости
- Ориентированный на приложения анализ для просмотра сведений о состоянии сетевых приложений на высоком уровне
- Анализ производительности сетевой инфраструктуры показывает базовые критически важные бизнес-приложения (анализ маршрутов) и последовательно обеспечивает потребности пользователей
- Автоматизированная диагностика и предоставление детализированных данных для решения проблем до их обострения
- Подробное и быстрое сетевое обнаружение за считанные минуты обеспечивает представление топологии сетей и подключенных сетевых устройств
Планшет для сетевых инженеров со специальным настраиваемым оборудованием для автоматизированного анализа приложений и сетей при развертывании новых технологий и устранении связанных с ними неисправностей. Информационный центр превращается в ваш настоящий дом благодаря поддержке 10 GbE и виртуализированных серверов, поддержке сетей 802.11n и анализа приложений в офисе пользователей, а также подключенным между ними коммутаторам и маршрутизаторам. Используйте его для устранения проблем на месте или возьмите с собой, предварительно собрав данные, на проблемный участок для непосредственного анализа. Его уникальная система устранения неисправностей базируется на профилактическом анализе, анализе маршрутов и ориентированном на приложения анализе, что обеспечивает экспертные рекомендации для автоматического определения источника проблем.
Технические характеристики
Общие технические характеристики
| Физические характеристики |
| Размеры | (Высота, ширина, толщина) 9,45 x 12,43 x 2,03 дюймов (240 x 315,7 x 51,6 мм) |
| Масса | 5,6 фунта (2,5 кг) с аккумуляторами; 4,5 фунта (1,8 кг) без аккумуляторов |
| Дисплей | Цветная активная матрица TFT LCD, 1024 x 768 пикселей, светодиодная подсветка, сенсорная панель с 2 сенсорными точками |
| Безопасность | Слот безопасности Kensington® на задней панели для подключения кабеля безопасности |
| Требования к окружающей среде |
| Рабочая температура* | От 10 oC до 30 oC (от 50 oF до 86 oF), до 95 % относительной влажности.
От 0 oC до 50 oC (от 32 oF до 122 oF), до 75 % относительной влажности |
| Температура хранения | От –40 ?C до +71 ?C (от –40 ?F до +160 ?F) |
| Ударные нагрузки и вибрация | Соответствует требованиям MIL-PRF-28800F для оборудования класса 3 |
| Безопасность | EN 61010-1 2-е издание |
| Высота над уровнем моря** | 4600 м (15000 футов) при работе от аккумуляторов |
| Технические условия на электрическое оборудование |
| Адаптер переменного тока, вход | 100 В - 240 В, 50/60 Гц, 1,5 А |
| Адаптер переменного тока, выход | 19 В постоянного тока, 4,74 А, 90 Вт |
| Аккумулятор* | Два сменных перезаряжаемых ионно-литиевых аккумуляторных блока, 45 Вт-ч. |
| Время работы аккумулятора | 3 ч в рабочем режиме |
| Время зарядки аккумулятора* | 3 ч в рабочем режиме. Время работы зависит от оставшегося заряда аккумулятора |
|
* Зарядка аккумуляторов отключается, если внутренняя температура превышает 45oC (113oF).
** Технические характеристики высоты над уровнем моря применяются к планшету OptiView XG и аккумуляторам. Максимальная высота над уровнем моря для адаптера составляет 2000 м (6 600 футов).
Технические характеристики подключения к проводным сетям
| Порты |
| Порты анализа сети | 2 RJ-45 10/100/1000BASE-T Ethernet, 100/1000BASE-X Ethernet (сменные малого форм-фактора (SFP)), 10GBASE-X Ethernet (улучшенные сменные малого форм-фактора (SFP+)) |
| Порт управления | Разъем RJ-45 10/100/1000BASE-T Ethernet |
| Поддерживаемые сменные модули SFP | 100BASE-FX — 1300 нм
1000BASE-SX — 850 нм
1000BASE-LX — 1310 нм
1000BASE-ZX — 1550 нм |
| Поддерживаемые модули SFP+ | 10GBASE-LR — 1310 нм
10GBASE-LRM — 1310 нм
10GBASE-SR — 850 нм |
| Отказоустойчивость | Порты RJ45 могут выдерживать напряжение до 100 вольт. |
| USB-порты | Три порта USB 2,0 | | Порт eSATA | Порт eSATA для подключения внешнего жесткого диска |
| Видеопорт | Стандартный порт VGA для подключения к монитору или проектору |
| Кабели |
| Типы кабелей | UTP и ScTP 100 Ом, категории 5, 5E, 6, классы C, D, E ISO/IEC |
| Измерение длины кабеля | Измеряемая длина кабелей составляет от 0,9 метров (3 футов) до 152 метров (500 футов).
Точность: ± 2 метров (± 6 футов).
Измерение длины базируется на номинальной скорости распространения сигнала (NVP) выбранного типа кабеля. |
|
Технические характеристики подключения к беспроводным сетям
| Беспроводные антенны |
| Внутренние беспроводные антенны | Семь внутренних антенн 2,4 ГГц, пик 1,1 дБи, 5 ГГц, пик 3,2 дБи. |
| Внешняя всенаправленная антенна | Антенна, сеть WLAN, всенаправленная, 2,4 и 5 ГГц, 802,11 A/B/G, 50 Ом. Усиление: 2,1 дБи (2,45 ГГц), 2,4 дБи (4,9 ГГц), 2,6 дБи (5,25 ГГц), 2,5 дБи (5,875 ГГц). |
| Внешняя направленная антенна | Антенна, диапазон частот 2,4—2,5 и 4,9—5,9 ГГц. Минимальное усиление: пик 5,0 дБи в диапазоне 2,4 ГГц и пик 7,0 дБи в диапазоне 5 ГГц. |
| Соединитель внешней антенны | Обратный SMA |
| Беспроводные адаптеры |
| Скорость передачи данных | 11a: 6/9/12/24/36/48/54 Мбит/с
11b: 1/2/5,5/11 Мбит/с
11g: 6/9/12/24/36/48/54 Мбит/с
11n (20 МГц): MCS0-23, до 216 Мбит/с
11n (40 МГц): MCS0-23, до 450 Мбит/с |
| Рабочая частота | Около 2,4000—2,472 ГГц (промышленный, научный и медицинский диапазон) Около 5,180—5,825 ГГц |
| Безопасность | 64/128-разрядный ключ WEP, WPA, WPA2, 802.1x |
Выходная мощность передатчика
(Допуск:± 1,5 дБм) | 802.11b: 18 дБм
802.11b: 18 дБм
802.11g: 17 дБм
802.11a: 11 дБм
802.11n: 2,4 ГГц: 17 дБм
802.11n: 5 ГГц: 13 дБм |
Чувствительность приема
(Допуск: ± 2 дБм) | 802.11a: 10% PER—78 дБм
802.11b: 8% PER—90 дБм
802.11g: 10% PER—80 дБм
802.11n: 2,4 ГГц 10 % PER
-72 дБм при HT20
-70 дБм при HT40
802.11n: 5 ГГц 10 % PER
-70 дБм при HT20
-63 дБм при HT40 |
| Потребляемая мощность (обычная) | Передача (устаревший режим, режим HT20): 870 мА при 5 ГГц, 700 мА при 2,4 ГГц.
Передача (режим HT40): 900 мА при 5 ГГц, 750 мА при 2,4 ГГц.
Прием (устаревший режим, режим HT20): 550 мА при 5 ГГц, 520 мА при 2,4 ГГц.
Прием (режим HT40): 610 мА при 5 ГГц, 600 мА при 2,4 ГГц. |
|
Для анализа беспроводных сетей рекомендуется антенна EMCO Модель 3142D BiConiLog компании ETS- Lindgren
Технические характеристики стандартов и соответствия
| Поддерживаемые сетевые стандарты |
IEEE 10BASE-TX
IEEE 100BASE-TX
IEEE 1000BASE-TX
IEEE 1000BASE-X
IEEE 10GBASE-X | RFC: 1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188, 4502. |
| Заявления о соответствии |
| Электромагнитная совместимость | Соответствует стандарту IEC/EN61326-1:2006, класс A |
| Безопасность | Соответствует стандартам IEC/EN 61010-1:2001, CAN/CSA C22.2 No. 61010-1-04, ANSI/UL 61010-1:2004, EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 |
| Телефон | Планшет OptiView XG НЕ предназначен для подключения к телефонной сети.
Планшет OptiView XG НЕ предназначен для подключения к линии ISDN.
Примечание. Подключайте телефонную сеть или линию ISDN только через модемное устройство в компьютерной сети, которое соответствуют требованиям регулирующих ведомств. |
|
