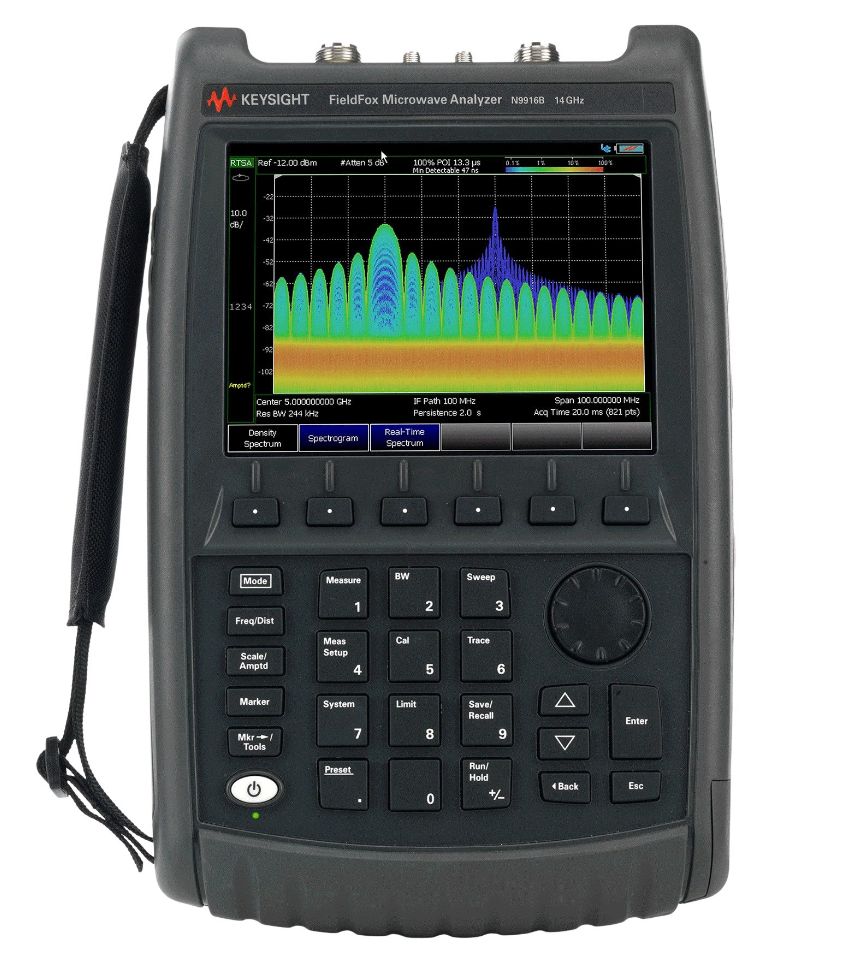

N9916B Портативный анализатор FieldFox, 14 ГГц

Основные возможности

Верхняя граница диапазона частот: 14 ГГц
Самый универсальный в мире портативный анализатор: стандартная конфигурация включает анализатор антенно-фидерных устройств
Возможность расширения функциональных возможностей прибора с помощью опций векторного анализатора цепей, анализатора спектра, встроенного измерителя мощности, векторного вольтметра и др.
Сокращение времени тестирования благодаря возможности одновременного измерения расстояния до неоднородности и параметров отражения за один проход развертки
Одновременное измерение всех четырех S-параметров
Высокая точность измерений в режиме анализатора спектра: ±0,5 дБ без предварительного прогрева
Упрощение калибровки с помощью функции QuickCal
Самый легкий в своем классе анализатор «все-в-одном» массой всего 3,0 кг

Технические характеристики

Максимальная частота	14 ГГц
Начальная частота (анализатор АФУ / ВАЦ)	30 кГц
Начальная частота анализатора спектра	5 кГц
Системный динамический диапазон ВАЦ	более 100 дБ
Максимальная скорость (1001 точка, 1 развертка)	432 мкс на точку
Выходная мощность	-1 дБм
Зашумленность графика	0,004 дБ
Количество встроенных портов	2 порта
Тип прибора	Комбинированный анализатор
Анализатор антенно-фидерных устройств	Да (стандартно)
Анализатор спектра	Да (опция)
Векторный анализатор цепей	Да (опция)
Дополнительные возможности, связанные с АФУ/ВАЦ	Векторный вольтметр Измерение S-параметров смешанного режима Измерения параметров кабелей методом TDR
Дополнительные функции анализатора сигналов	Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) Анализ спектра в режиме реального времени Измерение коэффициента шума Измерения «по воздуху» (OTA)
Системные возможности	Встроенный источник постоянного напряжения Приемник GPS (только встроенный) Функция дистанционного управления
Измерение мощности с помощью USB-измерителя	Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности
Диапазон ослабления аттенюатора (стандарт. компл.)	30 дБ
Шаг ослабления аттенюатора (стандарт. компл.)	5 дБ
Средний уровень собственных шумов (1 ГГц)	–155 дБм
Максимальная полоса анализа / пропускания	10 МГц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц	–113 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц	–111 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц	–108 дБн/Гц
Динамич. диапазон, свобод. от паразитных составляющих	более 105 дБ
Точка пересеч. по интермодуляц. составл. 3-го пор.(1 ГГц)	+15 дБм
Наличие измерительных приложений	Да
Макс. полоса анализа в режиме реального времени	10 МГц
Опции расширения полосы анализа	10 МГц (станд.)
Уровень производительности	⚫⚫⚫⚪⚪⚪
Приложения для сотовой связи	Программа векторного анализа сигналов 89600 VSA Измерения «по воздуху» (OTA) для LTE FDD и 5GTF
Приложения для цифрового видео	Программа векторного анализа сигналов 89600 VSA
Приложения общего назначения	AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик»
Приложения для систем беспроводной связи	Программа векторного анализа сигналов 89600 VSA
Ручные	Да
