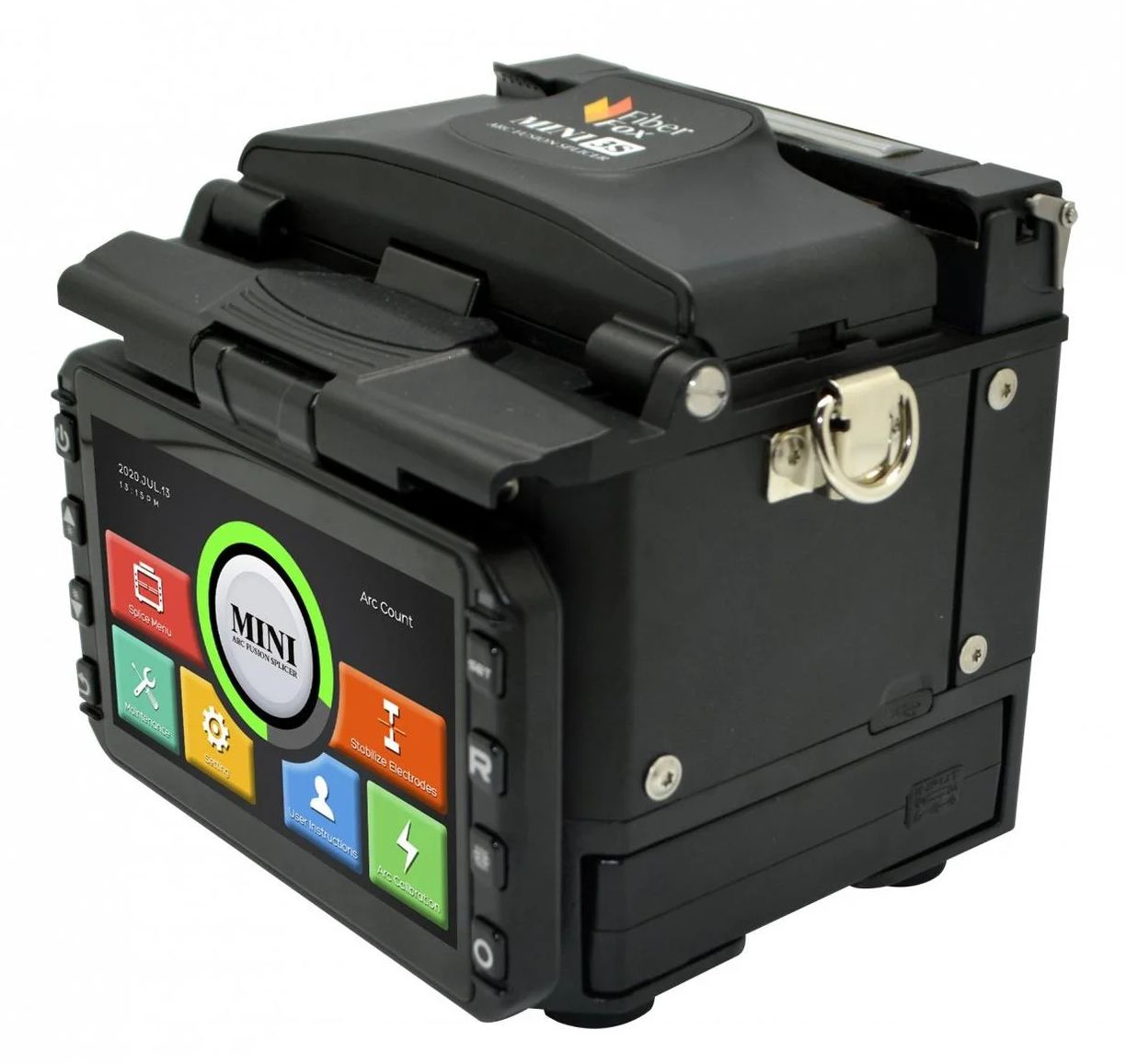

Автоматичний зварювальний апарат Fiberfox Mini3S

Автоматичний зварювальний апарат Mini-3S призначений для зварного з'єднання оптичних одномодових і багатомодових волокон. Прилад оснащений механізмом зведення волокон за технологією DAA (Digitalized Active Alignment), системою точного моніторингу втрат та режимом автоматичного калібрування дуги.

Основні особливості

активні V-подібні канавки;
кольоровий РК дисплей 4,3" дає змогу візуально контролювати всі етапи зварювання оптичних волокон;
швидкий час зварювання - 8 сек (Quick mode) і термоусадки - 18 сек;
тривала автономна робота від Li-Ion батареї до 200 циклів «зварювання+термоусадка»;
калібрування дуги в режимі реального часу;
ударостійкий, волого та пилозахищений корпус;
ресурс електродів - до 3500 зварювань;
вага апарату всього 1,1 кг (без батареї);
малі габаритні розміри.

Комплектація:

Зварювальний апарат
Бокс для зберігання сколювача
Сколювач Mini50GB
Шнур живлення
Кабель для передачі даних
Адаптер живлення
Лоток для охолодження КДЗЗ
Запасні електроди
Жорсткий кейс для перенесення
Ремінь для перенесення
Акумуляторна батарея
USB кабель

Технічні характеристики

Технологія вирівнювання волокна	DAA (Digitalized Active Alignment)
Середні втрати на зварному з'єднанні	0,03 дБ (SM) 0,02 дБ (MM) 0,05 дБ (DS/NZDS)
Коефіцієнт відбиття від зварного з'єднання, дБ	Не більше 60
Час зварювання, сек	Режим SM: 8 с
Режими зварювання	139 режимів (передустановок: 11 / налаштувань користувача: 128)
Функція внесення втрат в місці зварювання	В діапазоні від 0,1 до 20 дБ
Типи зварюваних волокон	SM (ITU-T G652 и G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-T G.655)
Діаметр покриття зварюваного волокна	Від 100 мкм до 3000 мкм
Діаметр зварюваного волокна	Від 80 мкм до 150 мкм
Довжина зачистки волокна	При покритті <250 мкм: 5~16 мм При покритті >250 мкм: 8~16 мм
Час термоусадки	18 с
Режими нагріву	37 режимів (передустановок: 5 / налаштувань користувача: 32)
Довжина гільз КДЗЗ	20~60 мм
Інтерфейс для зв'язку з ПК	USB (5-конт. Mini-B)
Ресурс електродів	>3500 зварок
Збереження результатів	10000 / зображень: 2000
Дисплей	4,3" сенсорний кольоровий РК (загартоване скло)
Акумуляторна батарея	Li-ion 11,1 В, 3000 мАг / 200 циклів (зварювання та нагрівання) / температура зберігання: -20~40°С
Живлення	100-240 В змін. струму або 12,6 В пост. струму, 1,8 А
Збільшення зображення	260х при роздільному перегляді по осях X і Y 130х при спільному перегляді по осях X і Y
Вага	1,1 кг (з батареєю: 1,3 кг)
Габаритні розміри	123x114x126 мм (ДxШxВ)
Захист від вітру	Швидкість вітру до 15 м/с
Умови експлуатації	Висота від 0 до 5000 м над рівнем моря; Температура від - 10°С до +50°С; Відн. вологість від 0 до 95%.
Умови зберігання	Температура від - 20°С до +60°С; Відн. вологість від 0 до 95%.
Розтягуюче зусилля тесту на механічну міцність зварювання	1,96 ~ 2,25 Н
