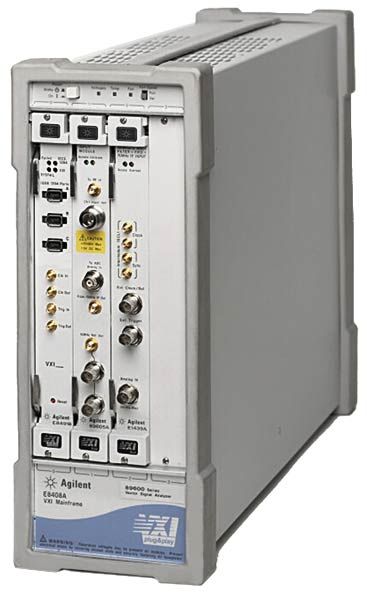

Векторні аналізатори сигналів серії 89600

Векторний аналізатор сигналів серії 89600 компанії Keysight здатний прискорити і спростити процес розробки систем зв'язку від початкової стадії комп'ютерного моделювання до закінченого макета. Він має смугу 36 МГц, яка дає змогу вимірювати параметри сигналів стільникового та супутникового зв'язку, цифрового відео, бездротових локальних мереж (WLAN) і місцевих багатоканальних розподільчих центрів (LMDS).

89600 забезпечує проведення традиційних спектральних вимірювань і відображення результатів, але сьогодні аналізатора спектра недостатньо. Нові цифрові формати вимагають нових видів вимірювань. Звичні засоби вимірювання, такі як аналізатор спектра з функцією демодуляції, можуть позначити наявність проблеми, але вони не в змозі допомогти в розумінні її причини. Наприклад, неправильна фільтрація, паразитні наведення, некоректна інтерполяція, переповнення в ЦАП, втрати символів та інші помилки можуть викликати просочування потужності в суміжний канал і порушити сузір'я. Векторні аналізатори сигналів серії 89600 здатні виділити першопричину подібної несправності.

  • Діапазон частот до 6,0 ГГц
  • Смуга 36 МГц (39 МГц для відеосигналу)
  • Бездротовий зв'язок, бездротові локальні мережі, супутниковий зв'язок і широкосмуговий доступ

Технічні характеристики

Діапазон частот

Макс. смуга аналізу

Динам. діапазон
(IMD 3-го порядку)

Чутливість
(середн. рівень власн. шумів)

89610S

від 0 до 40 МГц

39 МГц

−70 дБс

−151 дБм/Гц

89611S

від 52 до 88 МГц
(або діапазон частот зовнішнього тюнера)

36 МГц

−70 дБс

−159 дБм/Гц

89640S

від 0 до 2,7 ГГц

36 МГц

−70 дБс

−158 дБм/Гц (на 1 ГГц)

89641S

від 0 до 6 ГГц

36 МГц

−70 дБс

−157 дБм/Гц (на 1 ГГц)

89650S

від 3 Гц до 26,5 ГГц

80 МГц

−70 дБс

−152 дБм/Гц

Підключення програмного забезпечення 89600 до різних приладів компанії Keysight (осцилографів, генераторів, аналізаторів спектра) надає широкі можливості з дослідження модуляції та пошуку несправностей. Програма запускається на ПК і об'єднується з приладом компанії Keysight за допомогою шини GPIB або локальної мережі (LAN). Або, якщо прилад оснащений власною операційною системою (наприклад DSO 8000 A, EXA або MXA), то програма може запускатися на самому приладі. Для замовлення програми окремо від апаратури слід вказати програмне забезпечення для векторного аналізу сигналів, номер моделі 89601А.

89601A/AN Програмне забезпечення векторного аналізу сигналів

89601A-200 Основи векторного аналізу сигналів

89601A-300 Можливості апаратного підключення

89601A-105 Можливості підключення ADS

89601A-AYA Універсальні засоби аналізу модуляції

89601A-B7R Засіб аналізу модуляції WLAN

89601A-B7S Засіб аналізу модуляції OFDM за стандартом IEEE 802.16-2004

89601A-B7Y Засіб аналізу модуляції OFDMA за стандартом IEEE 802.16

89601A-B7T Засіб аналізу модуляції cdma2000/1xEV-DV

89601A-B7U Засіб аналізу модуляції CDMA/HSDPA

89601A-B7W Засіб аналізу модуляції 1xEV-DO

89601A-B7X Засіб аналізу модуляції TD-SCDMA

89601A-B7N Пакет програмних засобів аналізу модуляції для 3GPP (включає B7T, B7U, B7W, B7X)
