Системні джерела живлення постійного струму серії N5700 компанії Keysight Technologies

Моделі: N5741A, N5742A, N5743A, N5744A, N5745A, N5746A, N5747A, N5748A, N5749A, N5750A, N5751A, N5752A, N5761A, N5762A, N5763A, N5764A, N5765A, N5766A, N5767A, N5768A, N5769A, N5770A, N5771A, N5772A

Технічні дані

• 24 моделі: вихідна потужність 750 Вт і 1500 Вт
• Вихід постійного струму: до 600 В або до 180 А
• Компактний корпус висотою 1 U (44,45 мм) з високою щільністю компонування
• Вбудовані засоби вимірювання напруги та струму
• Повний захист від перенапруги та перевантаження за струмом
• Універсальний вхід мережі живлення змінного струму від 85 до 265 В
• Сумісність з наборами команд джерел живлення постійного струму серій Xantrex XFR і Sorensen DLM
• Інтерфейси GPIB, LAN і USB у стандартній конфігурації
• Повна відповідність класу С стандарту LXI

Сімейство прийнятних за ціною базових системних джерел живлення постійного струму

Системні джерела живлення постійного струму серії Keysight N5700 мають вдале поєднання технічних і цінових характеристик і виконані в компактному корпусі висотою 1U (4,45 см). Це сімейство прийнятних за ціною програмованих джерел живлення постійного струму з одним виходом і вихідною потужністю 750 Вт або 1500 Вт складається з 24 моделей, які призначено для розв'язання різнорідних завдань, які потребують живлення постійного струму. Ці джерела живлення забезпечують стабільні вихідні параметри і мають вбудовані засоби вимірювання напруги та струму. Максимальні значення вихідної напруги знаходяться в діапазоні від 6 В до 600 В, а струму від 1,3 А до 180 А.

Ці економічні джерела живлення містять цілий набір системних функцій, зокрема стандартні інтерфейси LAN, USB, GPIB, які полегшують і прискорюють створення випробувальних систем, що використовуються на етапах НДДКР, атестаційних випробувань і виробництва, для авіакосмічної, оборонної, автомобільної, електронної та інших галузей промисловості.

Компактний корпус з високою щільністю компонування економить простір усередині стійки

Джерела живлення серії N5700 конструктивно виготовлено в компактному корпусі заввишки 1 U (4,45 см) і завширшки 19 дюймів (482,6 мм) і забезпечують до 1500 Вт вихідної потужності. Вентилятори розташовані спереду, ззаду і збоку (а не знизу і зверху), що дає змогу встановлювати джерела живлення безпосередньо один над одним. Це значно економить простір усередині стійки.

Джерела живлення постійного струму серії N5700

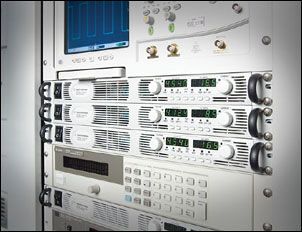

Монтаж у стійку джерел живлення серії N5700

Просте керування з передньої панелі

Користувач може легко і швидко керувати джерелом живлення за допомогою обертових ручок і клавіш. Використовуючи ці органи керування передньої панелі, користувач може виконати грубу або точну настройку рівня вихідної напруги або струму, установки рівнів захисних обмежень за струмом і напругою, а також задати потрібний стан під час увімкнення живлення (останні налаштування, запам'ятовувані в пам'яті, або заводські налаштування за замовчуванням). Значення вихідної напруги і струму одночасно відображаються на дисплеї, а світлодіодні індикатори відображають стан і режими роботи джерела живлення. Користувач може заблокувати органи керування передньої панелі для захисту від випадкової зміни налаштувань блока живлення.

Ручки керування і клавіші передньої панелі полегшують використання джерел живлення серії N5700.

Вбудовані інтерфейси GPIB, 10/100 Base-T Ethernet і USB 2.0 спрощують виконання з'єднань у системі.

Розширений захист випробуваного пристрою

З метою запобігання пристрою, що випробовується, від пошкодження джерела живлення серії N5700 забезпечують захист від перегріву, перевантаження за струмом і перенапруги (OVP). Крім того, вони можуть забезпечити захист від зниженої напруги (UVL), який перешкоджає зменшенню вихідної напруги нижче за певний ліміт. Спільне використання функцій UVL і OVP дає змогу користувачеві створити вікно захисту для чутливих схем навантаження.

Інтерфейси для під'єднання до системи

Джерела живлення серії N5700 у стандартній комплектації постачаються з інтерфейсами GPIB, Ethernet/LAN і USB 2.0, надаючи користувачеві свободу вибору використовуваного інтерфейсу введення; виведення як на етапі розробки системи, так і в майбутньому. Джерела живлення серії N5700 повністю відповідають класу С стандарту LXI.

Можливість дистанційного доступу та керування

Вбудований Web-сервер забезпечує можливість дистанційного доступу та керування приладом за допомогою стандартного браузера, такого як Microsoft® Internet Explorer. Використовуючи Web-браузер, користувач може виконувати операції налаштування, контролю та керування джерелом живлення серії N5700 дистанційно.

Графічний інтерфейс користувача для дистанційного доступу та керування джерелами живлення серії N5700 через мережу Інтернет.

Спрощення системної інтеграції та конфігурування

Для полегшення розробки систем джерела живлення серії N5700 постачають у стандартній комплектації з драйверами IVI;COM. Вони також підтримують просту у використанні мову SCPI (Standard Commands for Programmable Instruments).

Сумісність команд

Джерела живлення серії N5700 містять набір команд, сумісний з джерелами живлення серій Xantrex XFR, Sorensen DLM і Keysight 603x. Це полегшує розробку систем під час переходу до джерел живлення серії N5700.

Гнучкість конфігурування: можливість паралельного і послідовного з'єднання джерел живлення Якщо користувачеві необхідно отримати більший струм (більшу потужність), можна з'єднувати паралельно до чотирьох джерел живлення серії N5700 з однаковими характеристиками. Два джерела живлення з однаковими характеристиками можна з'єднати послідовно для отримання більш високої вихідної напруги (див. інформацію про ізоляцію вихідних клем).

Аналогове програмування та контроль

Вихідну напругу і струм можна запрограмувати від нуля до значення повної шкали або подачею аналогової напруги від 0 до 5 В, або від 0 до 10 В, або за допомогою резистора зі змінним опором від 0 до 5 кОм, або від 0 до 10 кОм.

Універсальний вхід мережі живлення змінного струму

Усі моделі сімейства N5700 мають універсальний вхід мережі живлення змінного струму, що забезпечує можливість роботи від номінальної вхідної напруги змінного струму в будь-якій країні світу (від 85 до 265 В змінного струму з частотою від 47 до 63 Гц). Завдяки використанню на вході змінного струму коректора коефіцієнта потужності під час перемикання з однієї стандартної напруги мережі живлення на іншу не потрібно перемикати жодних перемикачів або міняти запобіжники.

Монтаж у стійку

Передні вушка для кріплення до стійки та задні тримачі містить кожне джерело живлення в стандартній комплектації. Крім того, можна замовити комплект напрямних N5740A, який спрощує установку в стійку, забезпечуючи всі необхідні засоби кріплення для монтажу одного джерела живлення серії N5700 у стійковому просторі заввишки всього 1U.

Загальний вигляд

Передня і задня панель

Додаткові характеристики для всіх номерів моделей

Послідовне та паралельне з'єднання виходів

Паралельне з'єднання У режимі master/slave (головний/ підлеглий) можна з'єднати до 4 джерел живлення. Послідовне з'єднання. Можна послідовно з'єднати 2 джерела живлення.

Ізоляція вихідних клем

Джерела живлення від 6 до 60 В. На вихідних клемах не повинно бути напруги більше ±60 В постійного струму відносно інших клем або заземлення. Джерела живлення від 80 до 600 В. На вихідних клемах не повинно бути напруги більше ±600 В постійного струму щодо інших клем або заземлення.

Стани, що запам'ятовуються/викликаються

Число осередків енергозалежної пам'яті: 16

Аналогове програмування (вихідної напруги та струму)

Вхідний сигнал. Встановлюється користувачем; від 0 до 5 В/від 0 до 10 В для програмування від нуля до значення повної шкали. Вхідний опір. Встановлюється користувачем; від 0 до 5 кОм/від 0 до 10 кОм для програмування від нуля до значення повної шкали

Можливості інтерфейсів

GPIB. Інтерфейс, сумісний зі стандартами SCPI; 1993, IEEE 488.2

USB 2.0. Потрібні бібліотеки введення; виведення Keysight I/O Library, версія L.01.01

10/100 LAN. Потрібні бібліотеки введення; виведення Keysight I/O Library, версія L.01.01

Web-сервер. Вбудований Web-сервер вимагає Web-браузера, такого як Internet Explorer 5+ або Netscape 6.2+.

Умови навколишнього середовища

Умови експлуатації. Всередині приміщень, категорія установки II (для входу змінного струму), ступінь забруднення 2.

Діапазон робочих температур - від 0 °C до 40 °C за повного навантаження.

Температура зберігання від -20 °C до 70 °C. Відносна вологість від 30 до 90% (без конденсації)

Висота над рівнем моря

• До 3000 метрів. Вище 2000 метрів вихідний струм зменшується на 2%/100 м

• Вище 2000 метрів максимальну температуру навколишнього середовища слід знижувати на 1 °C/100 м

Відповідність вимогам нормативних документів ЕМС

• Відповідає вимогам щодо ЕМС європейської директиви 89/336/ЄЕС для контрольно-вимірювального обладнання класу А.

• Відповідає вимогам австралійського стандарту і має знак сертифікації С;Tick.

• Відповідає вимогам канадського стандарту ICES;001.

Техніка безпеки

• Відповідає вимогам європейської директиви на низьковольтне обладнання 73/23/EEC.

• Прилад відповідає нормативним вимогам американських і канадських стандартів з техніки безпеки.

• Будь-який світлодіод, який використовується в цьому виробі, належить до класу 1 за стандартом IEC 825;1. Повідомлення щодо акустичного шуму (відповідає вимогам директиви щодо рівня акустичного випромінювання):

• Звуковий тиск Lp <70 дБа, на місці оператора, за нормальної роботи. Результат отримано після виконання типового тесту відповідно до вимог стандарту EN 27779.

Вхід мережі живлення змінного струму

Номінальна вхідна напруга 100 - 240 В змінного струму; 50/60 Гц

Вхідний струм (джерела живлення з потужністю 750 Вт)
10,5 A при 100 В змінного струму (номінальне значення);
5 A при при 200 В змінного струму (номінальне значення)

Вхідний струм (джерела живлення з потужністю 1500 Вт)
21 A при 100 В змінного струму (номінальне значення);
11 A при при 200 В змінного струму (номінальне значення)

Діапазон вхідної напруги від 85 до 265 В змінного струму; частота від 47 до 63 Гц.

Коефіцієнт потужності 0,99 за номінальної вхідної напруги і номінальної вихідної потужності

Коефіцієнт корисної дії
76% - 87% для джерел живлення з потужністю 750 Вт;
77% - 88% для джерел живлення з потужністю 1500 Вт

Кидок струму
<25 A для джерел живлення з потужністю 750 Вт;
<50 A для джерел живлення з потужністю 1500 Вт

Габаритні розміри (за винятком з'єднувачів і ручок)
Висота 43,6 мм
Ширина 422,8 мм
Глибина 432,8 мм

Маса
Для джерел живлення з потужністю 750 Вт 7 кг
Для джерел живлення з потужністю 1500 Вт 8,5 кг
