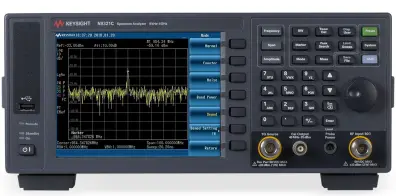

N9321C Аналізатор спектра базового рівня, до 4 ГГц

N9321C

Перевершує очікування у вирішенні ваших повсякденних завдань у сфері ВЧ-вимірювань

Аналізатор спектра базового рівня Keysight N9321C спеціально розроблений для виконання основних завдань, пов'язаних з аналізом ВЧ-сигналів. Він вирізняється високою ефективністю тестування, простотою використання і гнучкістю, яка дає змогу адаптуватися до нових вимог.

Основні можливості

  • Забезпечує швидкий аналіз ВЧ-спектра в діапазоні від 9 кГц до 4 ГГц.
  • Оснащений стежачим генератором і вбудованим КСХН-мостом для вимірювань параметрів передавання і відбиття.
  • Має потужну функцію моніторингу спектра, що дає змогу виявляти заважаючі сигнали від небажаних або несподіваних джерел випромінювання.
  • Підтримує демодуляцію сигналів з амплітудною і частотною модуляцією (AM/FM), амплітудною і частотною маніпуляцією (ASK/FSK), що особливо важливо для визначення характеристик передавачів, які використовуються в пристроях інтернету речей (IoT).
  • Дає змогу автоматично виконувати до 20 заздалегідь заданих вимірювань і значно економить час налаштування тестів - до 95% - завдяки вбудованій функції планування завдань (Task Planner).
  • Забезпечує просте й ефективне управління завдяки функції демодуляції в позиції маркера, оптимізації одним натисканням кнопки та функціональних клавіш, які налаштовуються користувачем.

Дивіться демонстрацію про те, як аналізувати сигнали малої потужності

Під час аналізу сигналів з низьким рівнем потужності інженерам необхідно знижувати рівень власних шумів приладу. Це досягається завдяки налаштуванню атенюатора, смуги пропускання (RBW) і використанню вбудованого передпідсилювача. Слабкі сигнали можна спостерігати, зменшивши рівень власних шумів аналізатора.

Переглянути відеодемонстрацію (англ.)

Швидка перевірка за критерієм «придатний / не придатний» у три кроки

Базовий аналізатор спектра N9321C оснащено функцією обмежень по вікну (window limit), яка дає змогу одночасно оцінювати відповідність сигналу як за частотою, так і за рівнем потужності. Автоматичне визначення проходження тесту за цими критеріями одним натисканням кнопки значно спрощує процес налаштування приладу і підвищує загальну ефективність вимірювань.

Завантажити Рекомендації щодо застосування (англ.) pdf

Основні характеристики


Середній рівень власних шумів (DANL) на частоті 1 ГГц-152 дБм
Частота4 ГГц
Опції частотивід 9 кГц до 4 ГГц
Максимальна смуга аналізу1 МГц
Максимальна частота4 ГГц
Сумарна похибка вимірювання амплітуди±0,6 дБ
Рівень технічних характеристик◆◇◇◇◇◇
Фазовий шум на частоті 1 ГГц (за зміщення 10 кГц)-90 дБн/Гц
Аналіз спектра в режимі реального часунемає
Крок ослаблення атенюатора в стандартній комплектації1 дБ
Точка перетину третього порядку (TОI) на частоті 1 ГГц+15 дБм
Запускза ВЧ-пакетом, зовнішній, від відеотракту
Типаналізатор сигналів

Технічні характеристики (англ.) pdf
