Вимірювачі коефіцієнта шуму серії NFA
N8973A, N8974A, N8975A

Новий стандарт у сучасній галузі вимірювальної апаратури, що швидко розвивається

• Простота вимірювання параметрів підсилювачів і перетворювачів частоти

• Висока точність і повторюваність результатів вимірювання, зумовлена малою похибкою приладу

• Моноблочні аналізатори до 26,5 ГГц (і вище, на замовлення)

• Додаткові джерела шуму спрощують вимірювальну установку і підвищують точність

Ті, хто розробляє або виробляє підсистеми чи комплектуючі для сучасних складних ВЧ систем, обов'язково зустрінуться зі зростаючими потребами у визначенні коефіцієнта шуму кінцевого продукту. В умовах ринкової конкуренції саме коефіцієнт шуму може виявитися тим параметром, який виділить цей продукт серед інших.
Але вимоги до вимірювань постійно змінюються. Технічні вимоги в частині коефіцієнта шуму посилюються, змушуючи безперервно підвищувати точність вимірювання. Частоти стають вищими, особливо на швидко зростаючому ринку ВЧ і НВЧ зв'язку. Запекла конкуренція серед виробників вимагає більш швидких і ефективних приладів і процесів для розробки і виробничих випробувань.
З метою підвищення продуктивності в цій галузі, що швидко розвивається, компанія Keysight Technologies пропонує сімейство аналізаторів коефіцієнта шуму серії NFA - технічні рішення нового покоління для вимірювання коефіцієнта шуму. Нова серія NFA є наступником сімейства аналізаторів коефіцієнта шуму серії 8970, що вже стало промисловим стандартом. Аналізатори серії NFA мають всі функціональні можливості і надійність, які споживач очікує від лідера в галузі вимірювання коефіцієнта шуму. Їх розробка є гігантським ривком уперед за точністю, швидкістю, гнучкістю і простотою використання.

Конкурентна перевага за рахунок підвищення якості розробок і виробництва комплектуючих для приймачів

Чим би не займалися розробники - системами, підсистемами, модулями або окремими компонентами - кожен із цих пристроїв вносить шум, який впливає на кінцеві технічні характеристики приймача. Вимірювання та зменшення коефіцієнта шуму дає змогу підвищити конкурентоспроможність виробленої продукції. Серія NFA є сімейством аналізаторів коефіцієнта шуму, покликане забезпечувати всеосяжне дослідження випробуваного пристрою за розумну ціну. Ці аналізатори поєднують у собі переваги традиційних вимірювачів коефіцієнта шуму та функції, які найбільше затребувані розробниками та інженерами, що займаються виробничими випробуваннями.

Простота вимірювання параметрів підсилювачів і перетворювачів частоти

• Гнучкий та інтуїтивно зрозумілий інтерфейс користувача

• Кольоровий графічний дисплей з маркерами та обмежувальними лініями

Діапазон частот до 26,5 ГГц і вище…
• Моноблочні аналізатори до 26,5 ГГц

• Розширення вгору діапазону частот на замовлення

Точні та повторювані результати

• Мала вимірювальна похибка

• Сумісність з новими якісними джерелами шуму

Висока продуктивність

З приладом серії NFA можна виконати більш якісні вимірювання, витративши менше часу. Прості у використанні функції роблять його доступним будь-якому інженеру або техніку і дають змогу коректно налаштувати умови вимірювання, спостерігати результати в різних форматах, а також роздруковувати і зберігати ці результати на диску. Екранні обмежувальні лінії спрощують виконання допускових випробувань. У приладі передбачено можливість проведення вимірювань, що задовольняють сучасні найжорсткіші за точністю вимоги, з широким перекриттям частот, високопродуктивними функціями та смугами вимірювання, що обираються. Повторювані достовірні вимірювання забезпечують результати, яким можна довіряти. З'являється можливість більш ефективно проводити розробки та виготовлення макетів у лабораторних умовах, а також підвищити продуктивність виробництва.

Гігантський крок вперед у простоті використання

Серія NFA є сімейством спеціально створених аналізаторів коефіцієнта шуму, що дають змогу проводити необхідні вимірювання за методиками, необхідними споживачеві. Наступні стандартні функції допомагають спростити вимірювальний процес, заощадити час і знизити ймовірність помилки.

N8975A аналізатор коефіцієнта шуму серії NFA Keysight Technologies

1 Спостереження результатів на одній або двох масштабних сітках
2 Вичерпна вбудована довідкова система
3 Одночасні вимірювання коефіцієнта шуму і коефіцієнта підсилення
4 Вбудований кольоровий дисплей з розміром за діагоналлю 17 см
5 Годинник реального часу для привласнення часових міток файлам і роздруківкам
6 Просте у використанні налаштування параметрів вимірювання за допомогою натискання клавіш передньої панелі
7 Обмежувальні лінії для простого виконання допускових випробувань
8 Розвинені функції маркерів
9 Спостереження необхідних результатів у необхідному форматі
10 НГМД 3,5 дюйма для спрощення перенесення і зберігання даних, а також завантаження калібрувальних даних джерела шуму
11 Сумісність з наявними джерелами шуму серій 346 і 347
12 Захист входу від постійного зміщення
n8975a

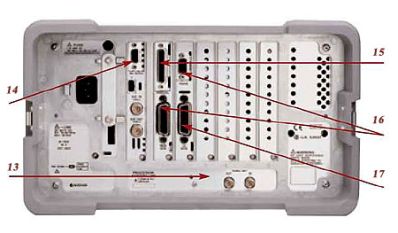

13 Вхід і вихід сигналів опорної частоти 10 МГц
14 Вихідний порт VGA дає змогу під'єднувати монітор типу VGA для спостереження графічних результатів вимірювання у більшому масштабі й навіть для проектування їх на екран
15 Паралельний порт принтера для під'єднання принтерів, сумісних з ПК, з метою швидкого роздрукування результатів вимірювання
16 Порти RS232 і GPIB, призначені для автоматичного керування приладом
17 Порт LO GPIB, призначений для управління зовнішнім джерелом гетеродинного сигналу, якщо він використовується як частина вимірювальної системи

Вбудований кольоровий дисплей з діагоналлю 17 см
Вбудований кольоровий дисплей з діагоналлю 17 см забезпечує одно- або поліекранне відображення результатів одночасного вимірювання коефіцієнта підсилення і коефіцієнта шуму.

N8973A аналізатор коефіцієнта шуму серії NFA Keysight Technologies
N8973A. Аналізатор коефіцієнта шуму серії NFA Keysight Technologies

Найвищі робочі характеристики, доступні в потрібний момент

Для деяких застосувань достатніми є характеристики початкової моделі N8972А серії NFA. Але якщо необхідний діапазон частот вище 1,5 ГГц або більш високі характеристики, то будуть потрібні більш широкі функціональні можливості аналізаторів коефіцієнта шуму моделей N8973А (3 ГГц), N8974А (6,7 ГГц) або N8975А (26,5 ГГц). Ці прилади встановлюють стандарт для вимірювання коефіцієнта шуму.

Прилади серії NFA забезпечують відображення в реальному часі коефіцієнта шуму і коефіцієнта підсилення залежно від частоти і можуть використовуватися для вимірювання параметрів пристроїв, таких як підсилювачі, або пристроїв з перетворенням частоти, таких як змішувачі і малошумні перетворювачі. У приладах серії NFA є спеціальний порт "LO-GPIB" для управління генератором сигналів, якщо він використовується як частина вимірювальної системи. Користувачі мають можливість проводити вимірювання на певних частотах з використанням режиму "Frequency List" (список частот), а також можуть коригувати втрати до і після випробуваного пристрою з використанням режиму "Loss Compensation" (компенсація втрат).

Для вимірювальних завдань на частотах вище 26,5 ГГц компанія Keysight може поставити замовлені блоки перетворювачів частоти, які розширюють вгору діапазон частот аналізатора N8975A. За додатковою інформацією слід звертатися до представництва компанії Keysight

Джерела шуму серії SNS забезпечують закінченість вимірювальної системи

Джерела шуму серії SNS спеціально розроблені як доповнення для приладів серії NFA. Вони спрощують створення вимірювальної системи і підвищують точність вимірювання.

Більше немає необхідності вручну заносити в аналізатор унікальні калібрувальні значення коефіцієнта надлишкового шуму (ENR). Ці унікальні дані ENR тепер зберігаються в електронному вигляді в джерелі шуму і завантажуються автоматично при підключенні його до приладу серії NFA. У джерелах шуму серії SNS передбачена також можливість вимірювання їхньої власної температури з метою компенсації даних ENR. Ці функції сприяють підвищенню достовірності вимірювань.

Технічні дані N8973A, N8974A, N8975A:

Вимірювачі коефіцієнта шуму і коефіцієнта підсилення серії Keysight NFA
  Джерело шуму ENR
від 4 до 7 дБ від 12 до 17 дБ від 20 до 22 дБ
Коеф. шуму Діапазон вимірювання від 0 до 20 дБ від 0 до 30 дБ від 0 до 35 дБ
  Межа похибки приладів
N8973A/74A/ 75A (від 10 МГц до 3,0 ГГц) N8974A/75A (>3,0 ГГц)
±< 0,05 дБ
±< 0,15 дБ
±< 0,05 дБ
±< 0,15 дБ
±< 0,1 дБ
±< 0,2 дБ
Коеф. підсилення 1 Діапазон вимірювання від -20 дБ до +40 дБ
Межа похибки ±< 0,17 дБ
Швидкість вимірювання 2 (номінальна) для серії Keysight NFA
Модель Діапазон частот 8 усере-днень 64 усере-днення
N8973A від 10 МГц до 3,0 ГГц <50 мс/вимірю-вання <42 мс/вимірю-вання
N8974A від 10 МГц до 3,0 ГГц
від 3,0 до 6,7 ГГц
<50 мс/вимірю-вання
<70 мс/вимірю-вання
<42 мс/вимірю-вання
<50 мс/вимірю-вання
N8975A від 10 МГц до 3,0 ГГц
від 3,0 до 26,5 ГГц
<50 мс/вимірю-вання
<70 мс/вимірю-вання
<42 мс/вимірю-вання
<50 мс/вимірю-вання
N8975AZ-K40 від 26,5 до 40 ГГц
N8975AZ-K50 від 36,5 до 50 ГГц
N8975AZ-K63 від 50 до 63,5 ГГц
N8975AZ-K75 від 61,5 до 75 ГГц
N8975AZ-K88 від 75 до 88,5 ГГц
N8975AZ-K98 від 86,5 до 100 ГГц
N8975AZ-K99 від 96,5 до 110 ГГц
1 За ширини смуг вимірювання менше ніж 4 МГц і відстані між точками вимірювання менше ніж 3 МГц межа похибки коефіцієнта підсилення може змінитися максимум до ± 0,7 дБ.
2 Уточнені значення коефіцієнта шуму і підсилення, виміряні на ослаблювачі 3 дБ під час повторного циклу розгортки 101 точки від 600 МГц до 1,0 ГГц (або від 4,0 до 6,0 ГГц) за ширини смуги вимірювання 4 МГц.

Докладніше (рос.) pdf
