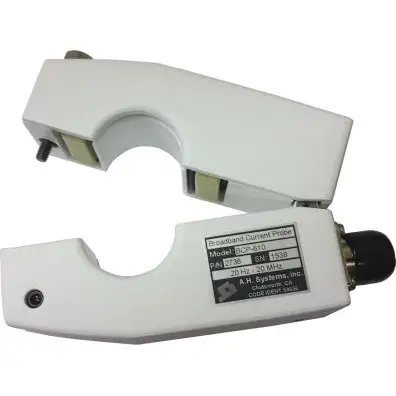

Токовый пробник BCP-610 (20 Гц – 20 МГц)

Данный токовый пробник измеряет токи в линиях электропередач 50 Гц, 60 Гц и 400 Гц и имеет рабочий диапазон частот от 20 Гц до 20 МГц.

Особенности

• Диапазон частот: от 20 Гц до 20 МГц
• Индивидуальная калибровка
• Конструкция с разъемным зажимом
• Подходит для испытаний на соответствие CISPR 16-2-1, CISPR 22 и CISPR 32 и MIL STD-461
• Трехлетняя гарантия

Описание

Проводимые токи можно измерять без прямого контакта с проводником или металлической поверхностью с помощью токового пробника (токоизмерительных клещей). Токовый пробник BCP-610 предназначен для того, чтобы позволить измерителям напряженности поля, анализаторам спектра и другим приборам с сопротивлением 50 Ом измерять количественные параметры тока. Измерения можно проводить на одножильных и многожильных кабелях, заземляющих и соединительных шинах, экранированных кабелепроводах и коаксиальных кабелях.

Токовый пробник представляет собой трансформатор с одним витком в первичной обмотке и множеством витков во вторичной обмотке, вносящий низкий последовательный импеданс в проверяемую линию электропередачи или сигнальный провод, в то же время способный передавать полезный сигнал на приемник с входным импедансом 50 Ом.

Токовый пробник характеризуется своим передаточным импедансом, ZT (дБОм), т. е. выходным напряжением на стандартной нагрузке (обычно 50 Ом для испытаний на электромагнитные помехи), деленном на полный ток, проходящий через область окна пробника.

Для простоты и удобства проведения измерений во всех наших токовых пробниках используется конструкция разъемного типа с зажимом. Каждый токовый пробник, легкий и малогабаритный, изготавливается в соответствии со строгими стандартами, что обеспечивает повторяемость результатов.
