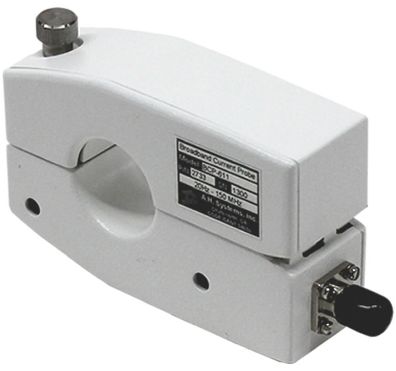

Токовый пробник BCP-611 (10 кГц – 150 МГц)

Имея рабочий диапазон частот от 10 кГц до 152 МГц, токовый пробник BCP-611 является отличным измерительным инструментом для проверки на соответствие стандартам MIL-STD, CISPR и множеству автомобильных спецификаций. Плоская характеристика 1В/А этого токового пробника делает его идеальным для сравнения 1:1 при измерении кондуктивных излучений и поиске и устранении неисправностей.

Особенности

• Диапазон частот: от 10 кГц до 150 МГц
• Индивидуальная калибровка
• Конструкция с разъемным зажимом
• Импульсные токи до 100 ампер
• Трехлетняя гарантия

Описание

Пробник BCP-611 предназначен для измерения кондуктивного тока без прямого контакта с проводником или металлической поверхностью. Он имеет рабочий диапазон частот от 10 кГц до 150 МГц с постоянным передаточным импедансом 1 Ом в диапазоне от 1 МГц до 80 МГц. Благодаря этой плоской характеристике можно легко соотносить показания анализатора спектра или приемника в дБВ с пределом кондуктивного излучения в дБА. Еще одно применение постоянного передаточного импеданса - это возможность выполнять полезные измерения во временной области, т. е. получать осциллограммы формы тока. Это чрезвычайно полезно при измерении импульсного тока, например, при измерении пускового тока.

Благодаря апертуре 1,25 дюйма токовый пробник BCP-611 может легко измерять ток в большинстве силовых кабелей и жгутов проводов силой до 4 ампер. Насыщение сердечника может произойти при превышении предельных значений для линии электропередачи 60 Гц, 400 Гц или для длительности непрерывного тока. В случае большего тока рассмотрите использование пробника BCP-615, а если требуется большая апертура, то воспользуйтесь пробником BCP-614.

Для простоты и удобства проведения измерений во всех наших токовых пробниках используется конструкция разъемного типа с зажимом. Каждый токовый пробник, легкий и малогабаритный, изготавливается в соответствии со строгими стандартами, что обеспечивает повторяемость результатов.

Характеристики пробника
