Оптический рефлектометр (анализатор "последней мили") MTS-4000 JDSU (Acterna)

Общее

Новейший анализатор "последней мили" MTS-4000 прекрасно подходит для решения всех задач, возникающих при строительстве и эксплуатации городских сетей связи. Компания JDSU разработала измерительную платформу, в полной мере удовлетворяющую всем требованиям, предъявляемым к приборам для применения на «последней миле».
Анализатор "последней мили" MTS-4000 является модульной портативной платформой для измерений в сетях FTTx.

Отличительные особенности MTS-4000:

Большой выбор опций и сменных  модулей позволяет пользователю сформировать прибор под свои нужды:

• Платформа MTS-4000 ориентирована на измерения в медных и волоконных сетях «последней мили», позволяет проводить всесторонние измерения  оптических и электрических параметров
• Возможность установки до 2-х измерительных модулей для одновременного проводения оптических и электрических измерений.
• Проведение измерений нажатием одной кнопки
• Высокая точность измерений
• 7 сменных модулей OTDR для тестирования одномодовых волокон на длинах волн 1,31/1,55/1,625/1,65 мкм с динамическим диапазоном 32/30 dB, максимальная отображаемая дистанция – 160 км
• Опции визуального детектора повреждений, источника и измерителя мощности
• Внешний видеомикроскоп с выводом изображения на ЖК-дисплей
• Широкий выбор опций значительно повышают эффективность работы
• 4 модуля электрических измерений позволяют тестировать DSL, измерять постоянный и переменный  ток, напряжение и сопротивление. Имеются также модули TDR,  встроенный генератор сигналов и анализатор спектра до 30 МГц
• Поддержка скриптов (простота исполнения тестов — экономия рабочего времени квалифицированных специалистов)
• Wi-Fi и Bluetooth для передачи данных
• Удалённое управление и поддержка по Ethernet или Wifi (удалённый доступ к MTS-4000 с любого ПК для выполнения измерений и загрузки результатов)
• Передача данных на ПК/КПК через Bluetooth или Wifi (загрузка результатов измерений на ноутбук или КПК без использования кабеля и клиентских приложений)
• Генерация и просмотр PDF (встроенные средства просмотра HTML и PDF для чтения документации: руководств пользователя, «быстрого старта» и т. п.)
• Эргономичный дизайн, малый вес и габариты, длительная работа от аккумуляторной батареи, ударопрочный корпус
• 2 порта USB2.0 и высокоскоростной 1G Ethernet сетевой порт
• Цветной 7" ЖК-дисплей (опционально — сенсорный)

Области применения MTS-4000:

• Рефлектометрия
• Измерения мощности в сетях PON
• Модульная платформа с поддержкой волоконно-оптических модулей и модулей Copper/VDSL/Triple Play modules
• Мониторинг «живой» сети. Длины волн 1625/1650 нм — возможность тестирования оптических волокон в процессе эксплуатации
• Контроль соединений. VFL, измеритель мощности, цифровой микроскоп
• Поддержка IP и IPTV
• Ethernet
• VoIP

MTS-4000 - для тетирования сетей FTTx:

• Оптические опции на базовом шасси
• Визуальный индикатор дефектов для контроля патч-кордов
• Измеритель мощности для анализа потерь в патч-кордах и на вводе в основное оптоволокно
• Стандартные электрические интерфейсы
• Электропитание переменного тока
• 2 порта USB 2.0 ports для подключения Memory Stick, цифрового микроскопа, мыши, клавиатуры и т.п.
• Порт Gigabit Ethernet RJ-45 для удалённого управления, передачи файлов по FTP и др.
• Телефонная гарнитура
• Опциональные радиоинтерфейсы
• Wifi для удалённого управления, передачи файлов по FTP
• Bluetooth для передачи файлов
• Масса менее 2.4 кг с модулями PON PM и OTDR

Габариты, мм - 260 х 135 х 90

Вес, кг (платфомы с батареей) — 1,4

Опции и аксессуары при заказе анализатора MTS-4000:

Модули

Модули оптического рефлектометра OTDR

Высокотехнологичные модули рефлектометра OTDR для MTS-4000 выпускаются в различных конфигурациях в диапазоне от 25 дБ до 42 дБ и с различными длинами волн. Рефлектометр оптический на базе платформы MTS-4000 отличает высокая производительность и низкая цена.

Особенности:

• сменные модули небольшого размера,
• тестирование в режиме In-service с длинами волн 1625 ли 1650 nm,
• надстройка на OTDR порт: источник и измеритель мощности для измерения вносимых потерь,
• интуитивно понятный интерфейс,
• модуль рефлектометра работает в связке с селективным измерителем мощности для PON,
• динамический диапазон до 37 dB,
• мертвая зона 1 метр,
• поддержка трех длин волн в одном модуле 1310/1550/1625,
• поддержка 4 длин волн в одном модуле на 2-х портах 850/1300/1310/1550,
• автоматическое определение трафика,
• автоматическое определение макро-изгиба,
• программное обеспечение OFS100 FiberTrace Software и OFS200 FiberCable Software.

Применение:

• операторы беспроводной связи (в «backhaul») и сети кабельного телевидения,
• сети PON/FTTx, сети доступа,
• тестирование волокна последней мили точка-точка и распределенное тестирование PON сетей,
• снятие рефлектограмы через сплиттеры,
• городские сети и Metro/CWDM.

Сводная таблица OTDR модулей для MTS-4000

Модуль селективного измерения мощности для PON

1.  Режим «на проход» — одновременное измерение на восходящей/нисходящей длинах волн в работающем оптоволокне
2. Импульсный режим — анализ на 1310 нм
3. Настраиваемые пороги соответствия/несоответствия требованиям
4. Графический экран

Широкополосный измеритель мощности (780…1650 нм)

Варианты конфигурации:

1310/1490 нм или 1310/1490/1550 нм

Измеритель мощности PON

Поддержка IP и IPTV

Ethernet

• Рефлектометрия кабелей Gigabit Ethernet — контроль обрывов, полярности и небаланса
• Интерфейс 10/100/1000 Мбит/с
• Поддержка Ping, Trace Route, FTP, HTTP
• Поддержка стандартных протоколов передачи данных: IPоE, PPPoE

VoIP

• Поддержка быстрых и медленных кодеков H323, SIP, SCCP, MGCP и UNISTIM
• Стандартные кодеки
• Возможнсоть захвата пакетов в Promiscuous Mode
• Вывод R-фактора и MOS
• Локальная и удалённая нестабильность задержки
• Трасса передачи голосового потока

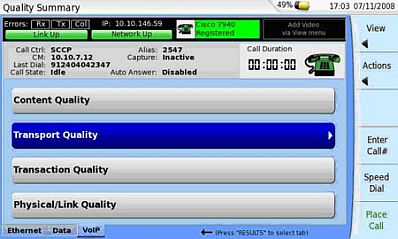

• Один итоговый экран для доступа к результатам тестирования:
  – Качества контента
  – Качества транспорта
  – Качества транзакций
  – Качества физических каналов связи


IPTV

• Вывод результатов по всем потокам — до 6 VLAN в режиме оконечного устройства, до 10 VLAN в режиме монитора
• Один итоговый экран для доступа к результатам тестирования:
  –    Качества контента
  –    Качества потока
  –    Качества транспорта
  –    Качества транзакций
  –    Качества физических каналов связи

• Графики потери пакетов, трассировки QoS и нестабильности задержек
• Декодирование и вывод I-frames
• Поддержка потоков MPEG-2, MS IPTV, ISMA и Rolling Stream
