Группа электронных измерений Agilent становится независимой компанией | Keysight Technologies.

Главная > Keysight Technologies > Генераторы > Генераторы высокочастотные
Аналоговые генераторы

Генератор высокочастотный Low-Cost N9310A

Модельный ряд генераторов сигналов Agilent Technologies (США) пополнился новым высокочастотным генератором N9310A. Этот прибор обладает прекрасными характеристиками и невысокой ценой.

Использование сложных ВЧ-технологий востребовано сегодня даже производителями потребительской электроники. Для многих подобных приложений не требуется наилучших на рынке характеристик, а цена является одни из определяющих факторов. Новый генератор Agilent N9310 дополняет линейку недорогих продуктов компании, сохраняя при этом фирменное качество и высокие характеристики.

Новый прибор работает в динамическом диапазоне от 9 кГц до 3 ГГц и с полным набором типов модуляции, включая АМ, ЧМ, фазовую модуляцию, импульсную модуляцию и I/Q модуляцию в виде дополнительной опции. С внешним источником I/Q сигналов прибор может легко генерировать различные типы сигналов вплоть до I/Q модулированных сигналов, таких как GSM, CDMA и OFDM, востребованных в телекоммуникационной отрасли. Облегчает работу с генератором многоязычный интерфейс пользователя (включая и русский язык), цветной TFT-дисплей на 6,5 дюймов, а также интерфейс USB. Благодаря компактному размеру N9310A легко устанавливать и эксплуатировать.

Выпуск N9310A расширил потенциальный рынок генераторов сигналов Agilent – они могут быть использованы как в производстве больших объемов потребительской электроники, небольших научно-исследовательских лабораториях, сервисной отрасли, так и в университетских лабораториях.

  • Диапазон частот от 9 кГц до 3 ГГц, НЧ-выход от 20 Гц до 80 кГц
  • Уровень выходного сигнала от -127 до +13 dBm, разрешение 0,1 дБ, погрешность 1 дБ
  • Разрешающая способность 0,1 Гц
  • Стабильность опорного генератора 10–6
  • Виды модуляции: амплитудная (АМ), частотная (ЧМ), фазовая (ФМ) и импульсная (ИМ)
  • Свипирование по частоте на всём частотном и амплитудном диапазоне
  • USB-интерфейс
Подробнее pdf

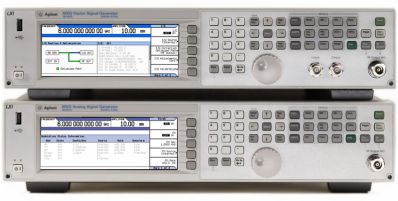

Генераторы высокочастотные серии MXG N5181A

Руководство пользователя (рус) pdf

Обзор генераторов серии MXG (рус) pdf

  • Диапазон частот от 100 кГц до 1, 3 и 6 ГГц
  • Уровень выходного сигнала от -127 дБм до +13 дБм с погрешностью ± 0,6 до 1,7 дБ
  • Разрешающая способность 0,01 Гц
  • Скорость переключения < 1,15 мс
  • Фазовые шумы: -121 dBc/Hz (на 1ГГц)
  • Уровень побочных составляющих: для гармонических < -30 dBc, для негармонических < -42 dBc
  • Цифровое свипирование частоты и амплитуды: пошаговое, по списку
  • Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ)
  • Модулирующий сигнал: синус
  • Комбинация разных видов модуляций на выходе
  • Интерфейсы LAN, GPIB и USB 2.0.
Подробнее pdf

Генераторы высокочастотные N5161A серии ATE MXG
  • Серия, оптимизированная для автоматизации измерений. Управление приборами с ПК. Отсутствие дисплея и органов управления минимизирует стоимость
  • Диапазон частот от 100 кГц до 3 или 6 ГГц (N5161A-503 и N5181A-506 соответственно)
  • Уровень выходного сигнала: до +23 дБм
  • Быстрая скорость переключения: до 1,2 мс в режиме SCPI, 900 мкс при генерации по списку частот
  • Виды модуляции (опционально): амплитудная (АМ), частотная (ЧМ), фазовая (ФМ) и импульсная (ИМ)
  • Уровень фазовых шумов < -121 дБм/Гц на отстройке 20 кГц от несущей (1 ГГц)
  • Интерфейсы GPIB, LAN и USB 2.0
  • Совместимы со стандартом LXI класса С

Генераторы высокочастотные серии MXG N5183A

Agilent Technologies объявил о появлении нового СВЧ генератора N5183A, призванного занять нишу бюджетных приборов. Генератор относится к популярной серии MXG, на данный момент имеет три варианта исполнения (от 100 кГц до 20ГГц, до 32ГГц и до 40ГГц), комплектуется различными опциями. Время переключения частоты составляет менее 5мс (с опцией UNZ около 0,6мс), разрешение по частоте 0,01Гц, цифровое свипирование. Опционально устанавливаются: аналоговые модуляции (АМ, ЧМ, ФМ), импульсная модуляция (2 вида), частота внешней опоры от 1 до 50МГц, ступенчатый аттенюатор, высокая выходная мощность. Высокие технические характеристики при доступной цене гарантируют новинке от Agilent долю рынка и внимание потенциальных заказчиков.

В новой модели СВЧ генератора N5183A компания Agilent реализовала задачу повышения ремонтопригодности за счет снижения количества блоков в изделии (всего 5), улучшения тестов самоконтроля и возможности заказа запчастей, откалиброванных на заводепроизводителе.

  • Диапазон частот от 100 кГц до 20, 31.8 или 40 ГГц
  • Уровень выходного сигнала +18 дБм на частоте 20 ГГц
  • Скорость переключения ≤ 900 мкс
  • Фазовые шумы: ≤ -98 dBc/Hz при сдвиге 20кГц
  • Цифровое свипирование частоты и амплитуды: пошаговое, по списку
  • Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ)
  • Фронт/спад импульса < 10 нс и длительность импульсов 20 нс
  • Соответствие LXI class-C
  • Интерфейсы LAN, GPIB и USB 2.0.
  • Драйверы SCPI и IVI-COM
  • Обратная совместимость с генераторами сигналов серии PSG, 8340, 8360 и 8370

Опции и возможности по модернизации N5183A:

Опции Наименование Модернизация
520
532
540
1E1
1ED
1EA
1EM
UNT
UNU
UNW
UNZ
1ER
006
Диапазон частота до 20ГГц
Диапазон частота до 32 ГГц
Диапазон частота до 40 ГГц
Ступенчатый аттенюатор
Разъемы N типа на 520 опцию
Высокая мощность
Разъемы на заднюю часть
Аналоговые модуляции АМ, ЧМ, ФМ)
Импульсная модуляция
Ультракороткие импульсы
Быстрое переключение
Гибкая опора (1-50 МГц)
Код безопастности
Нет
Нет
Нет
Прогр. ключ
Нет
Прогр. ключ
Нет
Прогр. ключ
Прогр. ключ
Нет
Прогр. ключ
Прогр. ключ
Прогр. ключ

Подробнее (англ.) pdf

Краткие технические характеристики (рус.) pdf

Презентация (рус.) pdf


Генератор сигналов высокочастотный E4428C
  • Широкое перекрытие частот от 250 кГц до 3 (E4428C-503) или 6 ГГц (E4428C-506).
  • Превосходная чистота спектра.
  • Фазовый шум: -134 дБс/Гц (при отстройке 20 кГц от несущей 1 ГГц).
  • Высокостабильный источник опорной частоты в стандартной комплектации.
  • Высокая выходная мощность и исключительная точность установки мощности.
  • Широкополосная ЧМ и ФМ.
  • Встроенный источник комплексных модулирующих сигналов.
  • Интерфейсы LAN, GPIB и RS-232.
Подробнее pdf

Генераторы высокочастотные серии E8257D
  • Диапазон частот от 250 кГц до 20; 31,8; 40; 50 и 67ГГц (E8257D-520, E8257D-532, E8257D-540, E8257D-550, E8257D-567 соответственно)
  • Уровень выходного сигнала от 20 до -135 дБм с погрешностью ± 0,6 до 1,3 дБ
  • Разрешающая способность 0,01 Гц
  • Скорость переключения < 15 мс
  • Фазовый шум менее -110 дБс/Гц (отстройка от несущей 20 кГц, несущая 10 ГГц)
  • Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно - импульсная (ШИМ)
  • Модулирующий сигнал: синус, прямоугольный, пилообразный, треугольный, импульсный, шумовой, со свипированием, сдвоенный синус.
  • Цифровое свипирование частоты: пошаговое, по списку.
  • Встроенный генератор функций
  • Совместимость со скалярным анализатором цепей
  • Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона
Подробнее pdf
