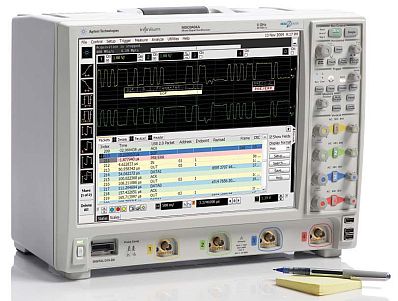

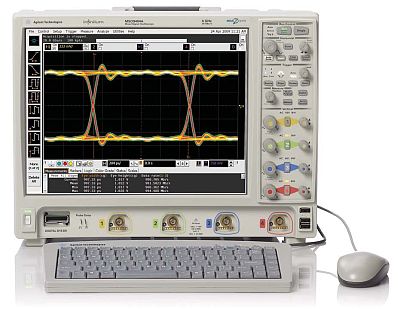

Осциллографы цифровые Infiniium серии DSO/MSO 9000

Компания Keysight Technologies расширяет линейку цифровых осциллографов и осциллографов смешанных сигналов семейства Infiniium. В новую серию DSO/MSO 9000A входит по три модели цифровых осциллографов (DSO, 4 канала) и осциллографов смешанных сигналов (MSO, 4+16 каналов) с полосами пропускания 1 ГГц (DSO/MSO 9104A), 2,5 ГГц (DSO/MSO 9254A) и 4 ГГц (DSO/MSO 9404A). Осциллографы новой серии построены на открытой платформе на базе Windows, оснащены сенсорным дисплеем с диагональю 38 см.

Новые осциллографы Agilent серии 9000 расширяют возможности измерений.

Инженерам и техникам иногда бывает трудно предположить с какими проблемами придется столкнуться в ходе проведения тех или иных работ. Поэтому незаменимым является такой инструмент, который способен удовлетворить самые неожиданные нужды специалистов. Новые осциллографы серии 9000 фирмы Agilent как раз и относятся к такому классу приборов.

Три инструмента в одном: впечатляющие возможности осциллографа в сочетании со встроенной логикой и функциональностью анализа протокола позволяют анализировать аналоговые, цифровые и последовательные сигналы. Полосу пропускания и каналы прохождения сигналов можно в дальнейшем оптимизировать

Программное обеспечение для дополнительной отладки и компилирования: понятная картинка на собственных настройках, включая RS-232/UART, IC/SPI, CAN, FlexRay, USB, PCIe™ 1.1, и DDR.

Оптимизация рабочего места: печатная плата с вертикальным монтажом позволяет сэкономить полезное пространство на рабочем столе. Данный осциллограф является самым узким в своем классе. В то же время он оборудован экраном 15' для удобного просмотра формы волны.

Технические данные DSO/MSO9000A:

Параметры Значения
Аналоговая полоса пропускания (–3 дБ) До 4 ГГц
Время нарастания и спада 10 - 90%: 85 пс
20 - 80%: 59 пс
Входные каналы 4 или 4 + 16
Входной импеданс 50 Ом ± 2.5%
Чувствительность 1 МОм: 1 мВ/дел. ÷ 5 В/дел.
50 Ом: 1 мВ/дел. ÷ 1 В/дел.
Характер связи на входе 1 MОм: AC (3.5 Гц), DC
50 Ом: DC
Разрешение по вертикали 8 бит, ≥ 12 бит с усреднением
Развязка между каналами

DC ÷ 50 MHz: 50 dB
>50 MHz ÷ 1 GHz: 40 dB
>1 GHz ÷ 4 GHz: 25 dB

Погрешность коэффициента усиления постоянного напряжения ± 2% от полной шкалы при шкале полного разрешения канала
Максимальное входное напряжение 1 MОм: 150В RMS или DC, CAT I
± 250 В (DC + AC) в AC соединение
50 Ом: 5 Vrms
Погрешность установки смещения ± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ)
Динамический диапазон 1 MОм: ± 8 деления от середины экрана
50 Ом: ± 8 деления от середины экрана
Погрешность измерения постоянного напряжения Парный курсор: ± [(погрешность усиления DC) + (разрешение)]
Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)]
Дисплей
Дисплей Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном
Серая шкала яркости 64 уровня яркости
Разрешение 1024 точек по горизонтали х 768 точек по вертикали
Примечания В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая
Сетки Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали
Стили отображения осциллограмм Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм.
Компьютерная система и периферийные устройства, порты ввода-вывода
Операционная система Windows XP Pro®
Центральный процессор Intel®Celeron™ M530 1.733 ГГц
Оперативная память компьютера 2 Гбайт
Дисководы Внутренний жесткий диск ≥ 250 Гбайт
Дополнительный съемный жесткий диск (опция)
Дополнительный внешний USB дисковод DVD-RW (опция)
Периферийные устройства Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB
Типы файлов
Данные осциллограмм (в скобках указан макс. размер памяти)
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек))
Графические файлы BMP, PNG, TIFF, GIF или JPEG
Порты ввода-вывода
LAN Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать
RS-232 (последовательный порт) СОМ1, поддержка принтера и печатающего устройства
Параллельный порт Порт принтера
PS/2 Два порта. Поддерживают манипуляторы и устройства ввода.
USB 2.0 hi-speed (host) Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели
Видеовыход для второго монитора 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора
Соответствие стандарту LXI Функциональный класс С
Общие технические характеристики
Температура При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С
Относительная влажность При эксплуатации: до 95% (без конденсации) при температуре +40°С;
при хранении: до 90% при температуре +65°С
Высота над уровнем моря При эксплуатации: до 4000 метров; при хранении: до 15300 метров
Вибрации При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси
Электропитание 375 Вт 100-120 В, 50/60/400 Гц
100-240 В, 50/60 Гц
максимальная подводимая мощность
Масса Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг
Размеры (без ручки) Высота 330 мм, ширина 430 мм, глубина 230 мм
